BILDER eurer Selbstbau Racks

Ahoi zusammen,

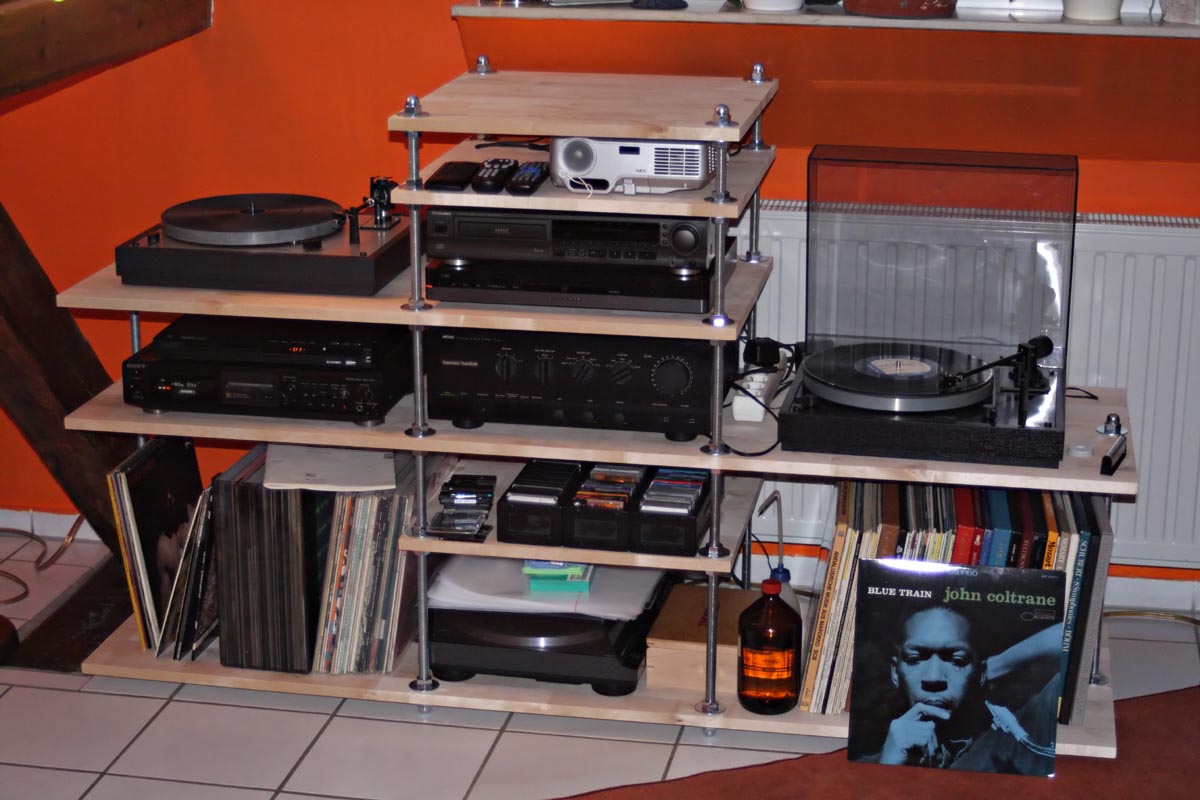

nachdem ich vielleicht 30% dieses Threads "verschlungen" hatte, hab ich zwei Wochen gemessen, geplant, Preise studiert. Das kam am Ende nach ca 5 h Arbeit raus:

http://www.ngclog.de/pigs/Rack.jpg

(hm, wie kann ich Bilder direkt einbinden?)

Schöne Grüße und vielen Dank für die Anregungen,

Jürgen

ansich sieht es ganz gut aus, vor allem die anordnung gefällt mir sehr.

man könnte noch passende dazu edelstahlrohre zuschneiden um die gewindestangen zu verstecken
und das bloße mdf lackieren oer funieren.
dann sollte das ganze noch ne ganze ecke schicker aussehen.

Find ich schick, Jürgen.
Ist nicht meine Holzfarbe, ich mags eher dunkel, aber ich stehe (seit ich diesen Thread verfolge) sehr auf diese Gewindestangenkonstruktionen. Und deine ist ja quasi perfekt auf deinen Bedarf zugeschnitten wie mir scheint
Ich bin nun schon seit Wochen am Schwanken ob ich mich auch daran mache, oder ob ich eher rustikal arbeite..
Das kann doch so schwer nciht sein sich da zu entscheiden >.>
Wenn der Umzug vollbracht ist werd ich mal Bilder vom Wohnzimmer knipsen und dann ne Umfrage machen oder so^^

Haben sich auch einige an edlere, geschlossene Selbstbauracks gewagt? Ich persoenlich mags ueberhaupt nicht, wenn optisch wild unpassende Hifikomponenten zusammen mit tausendfarbigen CD's Schallplatten usw zusmmen rumsteht (bitte nicht als Beleidigung verstehen)... ich mag klare, unifarbene, kantige Fronten, edel versteckte Technik (ausser die, die wirklich zeigewuerdig ist, wie optisch ansprechende, passende Duos von Denon, NAD oder was weiss ich. Das heisst ich bin verrueckt nach modernem Minimalismus bei Moebeln (wie zB die Interluebke Cube Serie).Ich wuerd nach perfekten Ideen fuer Kabelfuehrungen lechzen, perfekt verarbeitetes Glas bewundern, sauber verarbeitetes Schrauben abnicken usw.

Von den Gewindeloesungen haben wir sehr viele gesehen, aber wenige von den Versuchen, was echt edles auf die Beine zu stellen. Ich koennts nicht, dafuer bin ich zuwenig Schreiner/Lackierer/Folierer usw. Aber als nahezu ausschliesslich intelektueller Mensch hatte ich immer schon viel Bewunderung fuer echtes, sauberes Handwerk uebrig. Zeigt her, diese Meisterwerke der Holzverarbeitung.

Hallo zusammen,

@dcpc: Eine Verkleidung der Gewindestangen wollte mir mein Bruder auch einreden, der könnte da auch was besorgen. Aber ich finde das ganze Konzept witzig, und auch meine Freundin ist nach anfänglicher Skepsis sehr angetan. Das Holz ist Birke Leimholz, kein MDF. Das gefällt uns uns paßt auch zur "Lackierung" der Wände.

Auch @Christian: (Danke fürs Kompliment): Bis auf die Mahagoni-Quadrals haben wir aus o.g. Grund nur helle Möbel im Wohnraum.

@voon: Keine Bange, bin kein Dünnhäuter. Perfektionismus verstehe ich sehr gut, gerade von handwerklich Minderbemittelten. Mir geht es nämlich genau so: Ich werde für Tastaturklappern und Mäuseschubsen bezahlt und bekomme meist den A***h nicht hoch, so etwas einfach mal zu probieren und im schlimmsten Falle etwas Holz wegzuwerfen weil ich mich totgrüble, wie es noch schöner sein könnte.

Daher mein Posting: Als Danke für die Anregungen hier und, wie Christian schon sagte, zu zeigen, daß diese Konstruktionen eben genau passend zu den Vorstellungen / der Gerätebestückung gemacht werden können.

Das Bild ist zwei Wochen alt, mittlerweile thront ein dritter Thorens oben auf der im Bild noch freien Fläche

Cheers,

Jürgen

Schön....aber...warum DREI Plattenspieler???

Hi Moe,

erst auf drei Beinen steht man wackelfrei...

Nee quatsch: Einer mit gutem System, einer für nicht ganz so astrein erhaltene Platten und Flohmarktkäufe. Der dritte gehört eigentlich auf die Werkbank, da bastel ich gelegentlich dran.

Cheers,

Jürgen

...Und dann wäre da noch der Technics unten im Regal.

Man kann's auch übetreiben, zwei Plattenspieler im einen Raum, einer im anderen, ich hallte das für völlig ausreichend. Man braucht ja schon mindestens einen Reibradler, einen Direktgetriebenen und einen Riementriebler. Das halte ich jetzt mal für gegeben; alles darüber hinaus ist reine, bourgeoise Dekadenz.

nope!
Da muss ich Jürgen ein bisschen in Schutz nehmen!
Hifi wird in der nächsten Zeit immer mehr mein Hobby werden.
Und ich bin da Frau und Mann zugleich - Jäger und..Sammler. Es werden noch LS dazukommen, die alten kommen trotzdem nciht weg! Es wird auch bald ein neuer (größerer) LCD kommen - der 37" bleibt trotzdem, im gleichen Raum vermutlich :>
Und wenn ich irgendwann vier CDP habe dann ist das halt so.
Wenn es mir gefällt und meiner Liebsten auch, ist doch vollkommen ok
Kann ja nicht in jeder Wohnung immer nur das gleiche Heimkino zu sehen sein mit den immer gleichen Komponenten. Ich find diesen "wilden" Stil mit mehreren Abspielern und bunten Platten charmant.
Wenn ich mal endlich n Haus habe dann wird mein Arbeitszimmer in ähnlichen Farben und ähnlich charmant sein
blah blubb, is ja der Rackthread. Nicht der wie gefällt euch mein Setup Thread. Und wer schreibt hier wieder Romane?

Freundschaft Genossen,

@bunbury:

...Und dann wäre da noch der Technics unten im Regal.

Das ist ein defekter Onkyo, auf dem ich meine Platten wasche. Natürlich nur bis ich mir Personal dafür halten kann.

Cheers,

Jürgen

Heute fertig geworden, bin zufrieden:

Sehr schön und das Holz gefällt mir auch...

Aber jetzt ne Frage:
Wie hast du die Böden mit den Seitenwänden verbunden???

Hallo,

tät mich auch interessieren - denn so schaut es für mich nicht sehr stabil aus - wenn da deine Klassiker mit 20 KG drauf kommen

Verdübelt und verleimt, da kannste dich draufstellen

sound_of_peace schrieb:

Verdübelt und verleimt, da kannste dich draufstellen :prost

Das glaube ich nur wenn ich Beweisfotos sehe

@ sound_of_peace
das selbe habe ich am freitag
fürs badezimmer gebaut.
allerdings 2m hoch.
da kam mir auch direkt der gedanke das man sowas gut als rack nutzen kann
hast du auch 40mm stärke genommen?

gruß ralf

Nööö, die Bretter sin 18mm dick, das reicht vollkommen aus, zumal diese bei dem Rack gerademal die Mase 45x35cm haben (also die Regalböden).

So, bin jetzt auch mit meinem ersten Projekt fertig.

Hier das Ergebnis:

Im Rohbau, noch unbehandelt



Hier fertig eingeräumt







Schönen Gruß,

Alex

Sauber, schaut schlicht und stabil aus!
(wobei ich mich mit dem Alu nicht anfreunden kann)

sound_of_peace schrieb:

(wobei ich mich mit dem Alu nicht anfreunden kann) :prost

Das dachte ich mir damals auch . Deswegen hab ich sie schwarz eloxiren lasse

Zudem finde ich diese zierlichen Winkel doch ein bisschen schlicht .
Meine sind 100x100x10

fusion1983 schrieb:

sound_of_peace schrieb: (wobei ich mich mit dem Alu nicht anfreunden kann) :prost Das dachte ich mir damals auch . Deswegen hab ich sie schwarz eloxiren lasse Zudem finde ich diese zierlichen Winkel doch ein bisschen schlicht . Meine sind 100x100x10

Das schwarz eloxierte gefällt mir auch sehr gut.

Ich hätte auch gerne etwas ausladender geplant mit größeren Winkeln und breiteren Holzböden. Aber wie man auf dem Bild sieht passen die Racks so gerade noch in die Nische zwischen Wand und DVD/CD-Regal, war also Maßarbeit sozusagen.

Aber Fusion erkennst du deine Standfüße für die Celan wieder?

Gruß,

Alex

Ich finde beide Rackvarianten sehr schön!
Eloxieren, is das ne Sauerei?
Wo hast das machen lassen, Fusion?

Moe78 schrieb:

Ich finde beide Rackvarianten sehr schön! Eloxieren, is das ne Sauerei? Wo hast das machen lassen, Fusion?

Eloxieren ist ein verfahren , wo das alu in ein säure bad getaucht wird

Die winkel hab ich auf einer CNC Maschine gebohrt und gefräst . Und die böden stammen von einem IKEA TV-Rack


MDex
Die Füße sind mir erst garnicht auf gefallen

sound_of_peace schrieb:

Verdübelt und verleimt, da kannste dich draufstellen :prost

Sieht sehr gut aus. Glueckwunsch!
Ich habe leider auch den aufwaendigheren Weg ueber Gewindestangen genommen obwohl mir natuerlich alles aus Eiche Leimholz viel besser gefaellt. Einfach weil ich mir nicht sicher bin, dass ich dass dann auf Dauer laststabil bekomme. Durchgaengige Schrauben, die auf der anderen Seite in eine Metallhuelse geschraubt werden (so wie bei vielen zu kaufenden Stuehlen, Kinderbetten etc ala Ikea) halten da sehr viel Gewicht.

Sind da einfach pro Bodenseite nur zwei Holzduebel drin?

Man staunt ja ansonsten immmer wieder welche kleinen Stifte selbst bei aus Pressspan (ich schrieb erst Pressspam ) bestehenden bei zu kaufenden oder schon vorhandenen Regalen eingebaut sind. Die Boeden sind voll bepackt mit Ordnern, Heften und Unterlagen und es haelt.

Gruss

Ja, zwei Dübel pro Seite (Länge des Brettes: 35 cm, Dübel jeweils also 6 cm nach innen versetzt).

hier mal meins





eigenbau stimmt nicht 100 %
ich hab geplant und gezeichnet n kollege ist schreiner und hat gebaut =)

Leider sehr unscharf, aber echt schön! Was für ein Holz?
Aber mal ehrlich: Wenn Du schon selbst bauen hast lassen, warum hat dann der arme Marantz nicht mehr Luft nach oben bekommen???

ich mach morgen nochmal bessere bilder
und wegen der luft
die platte ist quasi ein u profil also von unten hol und da hat er noch 4 cm mehr luft als man sieht .... =) denk doch an alles

faszinierend, was es hier so alles gibt... hätte ich mir auch gute Anregungen holen können, aber letztlich ist meine Lösung doch wieder "ganz anders".
Vor allem die hintere Stütze als Kabelkanal (liegt schon einige Beiträge zurück) hatte ich auch einmal überlegt, hätte ich aber nur bei einem "doppelt breiten" Rack gemacht. Ich will die Geräte nach hinten rausziehen können.
(ich weiß, dass ich jetzt ein Bild reinstellen sollte, aber ich hab es nicht hier, und ich schreib das nur, dass das Thema unter "eigenen Beiträgen" wieder aufscheint und ich bequem hinfinde, wenn ich dann das Bild einstellen kann...)

lg, visir

hallo,
ich bewundere schon seit langer Zeit Eure Ideen und Euren Enthusiasmus. Nun möchte ich Euch mal an meinem "Projekt" teilhaben lassen.

Ich wollte ein Board, das etwas aus dem Rahmen fällt sowie günstig und wandelbar ist. Und das ist das Ergebnis...
Materialkosten unter zwanzig Euro und an einem Tag zusammengezimmert und lackiert.
Möglich wäre zb links ein Sub, in der Mitte ein Center und rechts die Anlage oder das ganze mit Winkeln an der Wand zu befestigen und es so "schweben" zu lassen, oder,oder,oder...
grüße

Gefaellt mir, weil du das Asymmetrische gewagt hast. Auch die Farben kommen gut, auch wenn ich evtl das Holz naeher in die Naehe der Wandfarben oder so bringen wuerde, damit nicht vier Farben das Bild verwirren, drei reichen. Aber du brauchst einen edlen LCD oder Plasma Boxen, Hifi, alles optisch ok, aber dieser Knuddel-Kompakt-Crt macht das Bild kaputt und wirkt wie ein Relikt aus einem Steinzeithotel.

Ich find>`s auch klasse, zumindest von der Fomr her. Etwas massiveres Holz und eventl. etwas hochwertigeres Holz hätten das Ganze jedoch deutlich wertiger wirken lassen.

Im Nachhinein hättest du noch die Möglichkeit, das Holz dunkel zu lasieren oder zu beizen um das Rack optisch ein wenig an die LS und die dunklen Kompinenten anzugleichen!

Dennoch: Mir gefällts!

Moin,

sehr schöne arbeit

Gruß

musiclust

Also, ich finde Mitglied13s Rack super, so wie es ist, nämlich auch gerade zur Umgebung. Wäre es dunkel, hätte es die Wirkung nicht.
Es hat ein bissl was von den 70ern, was ja sowieso grad wieder aktuell ist, oder? Aber eine der positiven Seiten der 70er...

lg, visir

Mir gefällt das Rack von Mitglied13 auch super

Bloss der link zum Bild funzt net!

Aber eine der positiven Seiten der 70er...

Lach ... ja .. die 70er waren echt voll von grausamem Mist ... da versteh ich die 70er Jahr Deko Fans ueberhaupt nicht Man koennte das auch gleich "Bauhaus Stil" nennen. irgendwie ist ja alles Moderne, Kantige immer gleich Bauhaus....

marcelles schrieb:

Mir gefällt das Rack von Mitglied13 auch super Bloss der link zum Bild funzt net! :(

das is schon richtig so. der link vom bild führt nur zu directupload.net und nicht zu einer größeren ansicht.

Scharrlatan schrieb:

marcelles schrieb: Mir gefällt das Rack von Mitglied13 auch super Bloss der link zum Bild funzt net! :( das is schon richtig so. der link vom bild führt nur zu directupload.net und nicht zu einer größeren ansicht.

trotzdem schade!

Hallo
Viiieeelen Dank für die positiven Rückmeldungen...

Ja, der CRT ist nicht gerade eine Augenweide, wird aber nur ein- bis zweimal in der Woche angeworfen und nur für die Optik geb ich keine Tausend € aus. Ausserdem sieht man, wenn man davor sitzt eh keinen großen Unterschied... naja fast :-)
Hier für marcelles noch n grösseres Foto:

Und was die Farbe betrifft: ich habe nur einmal mit mattem Weiß grob drübergestrichen um eine Art second-hand-Effekt zu erreichen, ich mag hochglänzend nicht so...
Die Holzstärke ist den Dimensionen des Racks/Regals/Dingsbums (äh, ja was ist das denn eigentlich?) angepasst. Fetteres Holz nur, wenn das Teil länger als zwei Meter gebaut wird sonst siehts zu gedrungen aus. Aber dann würde ich es auch auf Gehrung schneiden und verleimen... Aber dann wärs für mich ja auch schon wieder zu edel ;-)
lg

so, jetzt isses soweit, jetzt hab ich sogar noch ein neues Foto gemacht:



Gebaut habe ich es allerdings nicht ganz selbst, denn bezüglich Holz hatte mein Tischler grad die richtige Menge von der richtigen Holzart (österreichische Nuss - massiv!), und bezüglich Ausführung fehlen mir ein bissl die Maschinen.

Aber geplant habe ich es, inklusive Beschläge.

Ausgangspunkt waren vorhandene Glasböden 100x28x1cm, aus dem ehemaligen Geschäft meines Vaters. Zuerst hatte ich ein Rack in eben dieser Breite, hab dann aber die geräte stark reduziert und jetzt ist es nicht mehr der "Altar" im Zimmer, sondern nur noch die Anlage.
Die Glasböden hat mir der Glaser geteilt, die Holzarbeit eben der Tischler gemacht, inklusive zarte Rasterbohrung. In diese habe ich Glasklemmen geschraubt, in denen wiederum die Glasböden ruhen.
Die Stromkabel sind an den beiden Beinen entlang geleitet, nur die LS-Kabel hängen mittig runter. Die Schaltleiste (ja, money safer) ist hinter dem seinerseits kaum sichtbaren Verbindungsträger versteckt.
Ja, das Antennenkabel gehört auch noch "aufgeräumt"...

Ach ja, und in den Vorderseiten der Füße sind Rollen eingelassen (so kugelschreiberartig), dass ich das Rack leicht bewegen kann. Hinten ruht es auf Holzfüßen.

Das schwarze Gerät ganz unten ist "noch" da, und das weiße derzeit nicht im Einsatz.

lg, visir

Hi,
erst einmal möchte ich sagen, das viele Racks hier sehr gut aussehen!!!
Eine Frage hätte ich, bei meiner Anleitung vom AV-Receiver steht das man zu jeder seite 20cm Abstand lassen soll! Ist da was dran??? Braucht der so viel Luft???
Hier möchte ich mein HiFi-Rack auch zeigen.

http://s8.directupload.net/images/091014/bod2sosv.jpg

Info: Das links und recht ist ein in der mitte durchgesägter Wohnzimmertish, die dann an der Wand befestigt sind.
Das in der mitte sind zwei Wandboards zusammen gemacht, an der Wand bestigt und mit zwei alu Rohren gestützt.
Drei kleine Wandboards, und Fertig!!!
Dank an meinem Vater und meinem Bruder(Schreiner)!!!

Es wird immer wieder gesagt, dass die Geräte viel Luft/Abstand brauchen. Aber so wie es bei dir aussieht, brauchst du dir keine Gedanken zu machen. Schau mal in mein Profil - da siehst du wie wenig Platz mein Amp hat, auch wenn er der Boden des Centers nur halb so tief wie das Rack ist. Damit genug Luft dran kommt habe ich über die separate Stromversorgung "AC-Outlet" nen Netzteil mit zwei PC-Lüftern angeschlossen, die von hinten nach vorne Luft durch pusten. So ist der Amp noch weder im Hochsommer ausgegangen oder musste seinen eigenen Lüfter hochfahren...

Gruß Ben

Bogo85 schrieb:

Eine Frage hätte ich, bei meiner Anleitung vom AV-Receiver steht das man zu jeder seite 20cm Abstand lassen soll! Ist da was dran??? Braucht der so viel Luft???

halte ich eher für einen Druckfehler, nämlich eine Null zuviel. Bei 2cm kann die Luft schon gut durchziehen. Stauen soll sich halt nichts.

Deine Lösung ist auch ganz nett!

lg, visir

visir schrieb:

halte ich eher für einen Druckfehler, nämlich eine Null zuviel. Bei 2cm kann die Luft schon gut durchziehen. Stauen soll sich halt nichts.

das dürfte kein druckfehler sein. die hersteller geben immer sehr große werte an, damit das gerät wirklich nicht überhitzt. es ist zb. ein großer unterschied, ob die seiten frei (offenes rack) oder geschlossen sind.

mein v5000 hatte ich früher in nem offenen rack (seiten, vorne/hinten frei, nach oben 4-5cm platz) stehen und da wurde er nicht zu heiß, in nem anderen rack, seiten zu und nur vorne/hinten offen wurde der verstärker öfters zu heiß (ohne das ich lange laut gehört habe usw.)

in meiner pioneer anleitung steht sogar, 55cm nach oben, 10cm nach hinten und 20cm zu jeder seite.

es staut sich ziemlich viel luft. das sollte man nicht unterschätzen.

Scharrlatan schrieb:

das dürfte kein druckfehler sein. die hersteller geben immer sehr große werte an, damit das gerät wirklich nicht überhitzt. es ist zb. ein großer unterschied, ob die seiten frei (offenes rack) oder geschlossen sind. ... in meiner pioneer anleitung steht sogar, 55cm nach oben, 10cm nach hinten und 20cm zu jeder seite. es staut sich ziemlich viel luft. das sollte man nicht unterschätzen.

Ich bin mit Hifi buchstäblich aufgewachsen, ich kenne eine Wärmeentwickung von (vernünftig gebauten) Verstärkern. Und ich hab ja auch geschrieben, die Luft darf sich nicht stauen.

Wir reden hier ja nicht von Class A-Verstärkern - oder doch?

Solche - praktisch meist nicht zu realisierenden - Angaben halte ich am ehesten für eine Hintertür, der Gewährleistung / Garantie auszukommen.
"Wie haben sie das Gerät denn aufgestellt? - Na, dann...")

lg, visir

visir schrieb:

Ich bin mit Hifi buchstäblich aufgewachsen, ich kenne eine Wärmeentwickung von (vernünftig gebauten) Verstärkern. Und ich hab ja auch geschrieben, die Luft darf sich nicht stauen. Wir reden hier ja nicht von Class A-Verstärkern - oder doch?

also die gängigen AVR sind afaik class A bzw. class AB. class D mit 95%+ effizienz muss man ja nicht wirklich kühlen

ich muss dazusagen, dass der ruhestrom vom v5000 damals nicht richtig eingestellt war und er dementsprechend da sehr heiß wurde (nachher auch nichtmehr, trotz 30 jahre altem verstärker)

visir schrieb:

Solche - praktisch meist nicht zu realisierenden - Angaben halte ich am ehesten für eine Hintertür, der Gewährleistung / Garantie auszukommen. "Wie haben sie das Gerät denn aufgestellt? - Na, dann...") lg, visir

seh ich genauso
55cm nach oben bei dem pioneer is nen witz. ich hab max. 6cm platz drüber und der wird selbst wenn ich laut mach kaum warm.

fabi90 schrieb:

Die Aluprofile wurden eloxiert, das Holz ist mit Clou Hartwachsöl behandelt worden.

Einfach, schnell und gut.

Ist das Birke Multiplex? Oder Buche.

Ich habe auch lange ueberlegt wie ich die Birken- Multiplexplatten behandele. Birke faerbt sich leider gelb und feuert sehr gut an mit Oel.

Daher habe ich mich dann fuer eingefaerbtes Festwachs entschieden.

Es ist aber ein Flexirack.. bei mir dauert es noch eine Weile mit dem Holzschleifen .

Gruss

also die gängigen AVR sind afaik class A bzw. class AB. class D mit 95%+ effizienz muss man ja nicht wirklich kühlen

Gängige AV-Verstärker sind keine Class A, entweder AB oder D. Eine reinen Class A AV-Amp habe ich bisher noch nicht gesehen. Sofern ich mich irre, lerne ich gerne noch was dazu. Auch beim googeln findet man nicht gerade viele solcher Geräte

Hierist mal ein Hersteller dafür, aber Hersteller wie Denon, Yamaha, Marantz etc haben bisher noch keinen Class-A-AV-Amp hergestellt.

Jedenfalls habe damals bei meinem Yamaha DSP-AZ1 und jetzt mit meinem Denon die Erfahrungen gemacht, dass die Amps nicht so heiß werden. Jedoch wurde in Fachzeitungen, durch HF-Userm und weiteren Quellen beschrieben, dass z.B. die aktuellen Onkyo ('05/'06/'07) sehr heiß werden. Das soll aber an den Videoboards liegen...

Bei Class-A-Amps muss man aber Platz lassen. Es sit schon der Hammer wie die heizen.

Aber bei so viel Luft brauchst du dir keine Gedanken zu machen. Da wird nichts heiß
