Hifi-Selbstbau-Gruppe Berlin

Das Chassis ist auf dem Weg. Leider wird das ein Feiertagsprojekt, da ich bis zum 20 Dez. arbeitstechnisch voll eingespannt bin. Bin total neugierig wie das Ding wird.

(fast) pünktlich zum Nikolaus:

kleines Update wegen eines Events, der im Frühjahr 2014 stattfinden soll.

Suche selbstgebaute LS in Berlin, wer was hat, oder wen kennt, her mit der PN ;-)

Auch wer im Januar nix vor hat und sich an einer Referenzbox(-bau) beteiligen möchte,
wird auch diverse kleinere Projekte geben, je nachdem wer und wieviele sich finden.


Vorsicht wird schön und bei der Referenzbox auch teuer, bitte nur melden wenn Ihr schon 1-2 schöne Projekte realisiert habt. Erwarte keinen Geldeinsatz, nur Zeit und Lust zum werkeln ;-)

So long.... habt ne schöne Vorweihnachtszeit!

SO, jetzt mal 2 Fotos:



Irgendwie fühlt man sich bei einem solchen Chassis: "ICH HABE FEUER GEMACHT"

Wirklich ne hübsche Feuerschale.

Ich wünsche allen Leuten der hifi Gruppe ruhige und besinnliche Weihnachten.

Von mir auch ein schönes ruhges Fest euch allen.

Frohe Weihnachten an alle !

Liebe Leute,

etwas spät,
allen auch ein frohes Fest gehabt zu haben!

Guten Rutsch
Hansi

Wünsche auch allen nen guten Rutsch,
und hoffe die Festtage waren ruhig und erholsam

Die Feiertage sind nun vorbei, rann an den Speck.

Ich habe die Tage mal den 21" ausprobiert in "Nichtgehäuse".


Das Ding hat 3 mal kurz und nicht allzu hart angeschlagen. Ichwerde vermutlich um eine Messung nicht herumkommen.

Aber... Ich glaube ich werde vorerst das Chassis in ein zu kleines Gehäuse quetschen (WAF und so). Es sollen so ca 100L netto/geschlossen werden. Winbox habe ich da auch mal bemüht Fs liegt dann ca bei 65Hz. Kann aber nicht der Weisheit letzter Schluß sein (Daten von hier http://www.hifi-foru..._id=171&thread=10464 )
Parameter, Value, Dim
Fs, 21.61, Hz
Re, 7.00, ohms[dc]
Le, 1271.82, uH
L2, 3152.36, uH
R2, 14.95, ohms
Qt, 0.39, -
Qes, 0.41, -
Qms, 8.72, -
Mms, 285.73, grams
Rms, 4.447754, kg/s
Cms, 0.000190, m/N
Vas, 736.62, liters
Sd, 1661.90, cm^2
Bl, 25.623032, Tm
ETA, 1.73, %
Lp(2.83V/1m), 95.06, dB

Jetzt habe ich da auch mit einen Hochpassfilter rumgespielt und das beste Ergebnis kam bei ca 70-80µF heraus. Denke wenn das stimmt kann ich mit dem BassBoost des Reckhornmoduls noch ein Stück tiefer gehen.
Was meint ihr? Ist das so richtig was ich da mir vorstelle?

Ach ja, hoffe ihr hattet eine tolle Weihnachtszeit.

Hi Alex,

du hast das umgesetzt was ich heute vorhatte....hm..... dann müssmer wohl doch nen kühlschrank bauen, was?!

Wollen wir nich in der DIY Rubrik nen Thread starten? bauen werden wir doch eh

klar können wir gerne machen.

Hi Alex,

ich würde den HKM XXX 21 in 70L netto CB stecken und per Linkwitz-Transform auf fbox 20 Hz Qbox 0.7 entzerren. Habe Dir hierzu die Schaltung mal passend dimensioniert.


für großes Bild auf das Bild klicken

Gruß
Sven

70 Liter machen die Sache schon sehr "handlich".

Wer weniger fit darin ist, Schaltungen aufzubauen,
jedoch einen DSP sein Eigen nennt (zB miniDSP),
kann die Linkwitz-Transformation auch ziemlich komfortabel
mit ein paar Mausklicks einstellen wie in diesem Beispiel:

http://www.minidsp.c.../linkwitz-transform/

Der größte Vorteil ist die Variabilität. Man kann viele verschiedene
Abstimmungen ausprobieren, wofür man sonst jedesmal eine Schaltung bauen müsste.

Hier gibt's noch ein bisschen Theorie:
http://www.uibel.net/bauvor/bv_tutorials/linkwitz/linkwitz.html

Cool, MiniDSP hätte ich da, danke für den Tipp, darauf bin ich gar nicht gekommen....

Werde heute morgen mal ein Testgehäuse probieren, sollten so 80 Liter sein

Die sehr einfach zu realisierende Linkwitz-Transformation war für mich einer
der Hauptgründe, einen DSP anzuschaffen.

Sven hatte mir damals die Möglichkeiten dieser Bassentzerrung für
einen sehr speziellen Tieftöner gezeigt, welcher aufgrund seiner hohen Güte
ein gigantisches Gehäuse bräuchte (ich glaub > 200 Liter).
Allerdings hab ich mich davor gedrückt, eine Schaltung aufzubauen.
Mit dem DSP läuft der Tieftöner nun in niedlichen 40L CB
und macht genau, was er soll und das sehr gut.
So ließen sich zB auch SBA oder sogar DBA mit wohnraumfreundlichen
Maßen fertigen. Verstärkerleistung zur Kompensation der zu kleinen Gehäusevolumina
hat man heutzutage genug.

Frohes Neues Jahr !

Ich wünsche allen ein frohes Neues Jahr.

Hansi

Hallo Euch allen,

arbeiten ist zwar kein Lebenselexier aber notwendig, daher bin ich zu nicht viel mehr gekommen. So mit hoffe ich das ihr die Weihnachtsfeiertage
gut überstanden habt und und gut ins neue Jahr gerutscht seit.
Bis zum Wiedersehen,
freundliche Grüße
Bernhard

Hallo Hugaduga,

ich habe meinen Emminence auf eine Schallwand mit kurzen Flügeln gepackt.
Betreiben tue ich diesen aktiv (z.B. Reckhorn Sub Verstärker - jeder andere tut es aber -meine ich- auch)
Dann vor allem die Trennfrequenz und Lautstärke so lange anpassen bis "Satelliten", Sub und der Raum klingen. Fertisch is .... :-)
Ganz wichtig bei den OB Geschcihten ist meines Erachtens die Position der Lautsprecher. Im OB Konzept wird der "Raum zur Box" . Da muss man evtl. nen bisschen spielen. Weiterhin viel Spass- Gruss aus D-Dorf - Jochen P.S. Weiterhin habe ich kaum Zeit, daher habe ich in Berlin mein OB noch nicht so wie ich das gern hätte. Wenn sich das ändert, werde ich versuchen einen Abend mit Euch zu machen.

bei mir wird das mit dem Dipol nicht funktionieren. Der schlägt zu schnell an. Ich benutze den hauptsächlich fürs Heimkino.
Vermutlich werde ich, wie von not0815 vorgeschlagen, das so URPSmäßig umsetzen. brauche nur noch 2 Dinge: 600W Verstärker und ein DSP. Da muss ich noch ein wenig sparen. Der Reckhorn ist da leider zu schwächlich für die vermutlich 13-16 dB Anhebung in der 30 Hz Region.

Vorschläge für einen geräuschlosen Verstärker sind willkommen. Als DSP wirds vermutlich ein T.Racks (ca 150€). Oder wenn ich Glück habe, einen HK Receiver der bis in den Infraschall die Frequenzen verbiegen kann.

Mal sehen wie das wird.

Hi, ja - verständlich.Um die Wände wackeln zu lassen ist ein Dipol vielleicht nicht die richtige Wahl. Hast Du es mal einem Paar Flügel um "ein wenig Schallwand" ausprobiert ? So eine Art Minimalgehäuse ? Mal näher/weiter an der Wand ? Frage in die Runde: Verliert der Bass tendenziell an Präzision und Details, wenn man ihn eine Box packt ?

hugaduga (Beitrag #2226) schrieb:

bei mir wird das mit dem Dipol nicht funktionieren. Der schlägt zu schnell an. Ich benutze den hauptsächlich fürs Heimkino. Vermutlich werde ich, wie von not0815 vorgeschlagen, das so URPSmäßig umsetzen. brauche nur noch 2 Dinge: 600W Verstärker und ein DSP. Da muss ich noch ein wenig sparen. Der Reckhorn ist da leider zu schwächlich für die vermutlich 13-16 dB Anhebung in der 30 Hz Region. Vorschläge für einen geräuschlosen Verstärker sind willkommen. Als DSP wirds vermutlich ein T.Racks (ca 150€). Oder wenn ich Glück habe, einen HK Receiver der bis in den Infraschall die Frequenzen verbiegen kann. Mal sehen wie das wird.

Hi Alex,

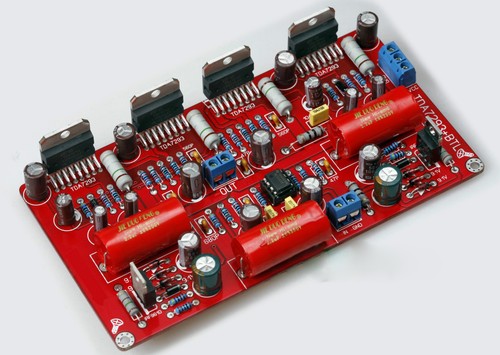

wie wär's, den HKM XX21 in 70l CB netto und 350W RMS für ca. 30.- EUR

+ Netzteil, Kühlkörper und 500VA Ringkerntrafo
und regelbare Linkwitz-Transform-Schaltung.

?

Gruß
Sven

N'abend allerseits.

Ich wollte mal fragen ob noch jemand interresse an ein paar Audax-Hochtöner hat.
Genau genommen sind es die selben, die Sven vor kurzem schon einmal beordert hat.

http://www.audax-speaker.de/index.php?module=shop_articles&index[shop_articles][action]=details&index[shop_articles][category]=24&index[shop_articles][data][shop_articles_id]=58



Ich würde 2-3 Sätze nehmen, also 4-6 Stück.

Evtl. Finden sich ja noch genug das wir wir auf 8 Sätze kommen.

Grüße Johnny

Hallo liebe Berliner Bastler,

nun ist der Winter 2013/14 auch schon wieder zu Ende und wir haben es leider nicht geschafft, ein weiteres Treffen zu veranstalten, schade eigentlich.
Gibt es bei euch keine interessanten neuen Projekte mehr die einer Präsentation würdig sind?
Wie wäre es daher mit einem Treffen zum Abschluss der Winterbastelzeit?

Hat sich eigentlich einer von Euch beim Wettbewerb von Teufel und K&T angemeldet?

Gruß
Sven

P.S. Neues Update von WinBoxSimu (Version 1.8 ) steht zum Download bereit.

hallo Sven und alle anderen Bastler,

Gibt es bei euch keine interessanten neuen Projekte mehr die einer Präsentation würdig sind?

Doch, gibt es - meine Vifantastisch als Standlautsprecher sind vor Kurzem fertig gworden.



Klingen vielleicht nicht ganz so spektakulär wie die Maxi-Al dafür aber wunderbar harmonisch.
High Ender hätten jetzt das Wort audiophil benutzt.
Wir können gerne ein Treffen bei mir irgendwann im April oder Anfang Mai machen.

--------------------------------------------------------------------------------------------------------------------------------------------

Habe mir einen kleinen Chinaböller bestellt - SMSL SA-98E - kommt demnächst.
Weil diese Dinger, insbesondere SMSL SA-50 und der besagte SA-98E, Wunder vollbringen sollen,
lass ich mir so ein Teil mal kommen.

Und jetzt zu meinem eigentlichen Anliegen diesbezüglich.
Diese Digi-amps sollen empfindlich auf ansteigende Impedanzen reagieren.
Der SA-50 z. Bsp. soll laut Bernd Timmermans am besten arbeiten, wenn die Impedanz bei über 10 Khz 6 Ohm hat. Die Vifantastisch hat dort aber 12 Ohm.
Anbei die Impedanzkurve der kompletten Box, gemessene Werte (Murray Moderator im Hifi Forum) und Werksangaben.



Was brauche ich für ein Korrekturelement und mit welchen Werten, um die Impedanz konstant auf 6 Ohm zu stutzen?

Gruß Jörg

Hallo liebe Gemeinde,

ich würde gerne zu einem Treffen kommen
und Euch mal wieder sehen.
Bringe auch Kuchen mit!
Bis dahin sollten meine ScaMo15 fertig sein,
bin gerade beim Ölen der Gehäuse.
Wie sie klingen weiß ich noch nicht,
hatte sie noch nicht zusammen gebaut.

Gut Klang
Hansi

Hi Jörg,

die "Vifanatisch" hat doch nach meinem Wissen nicht einmal einen Sprerrkreis, so dass ein einfaches Zobelglied parallel zum Chassis die Impedanz oberhalb des oberen Impedanzminimum glätten würde.
R 8,2 Ohm 10Watt mit 4,7 µF in Reihe und das Ganze wie gesagt parallel zum Chassis glättet die Impedanz auf ca. 6,5 Ohm.

Wenn auch die Grundresonanz entzerrt werden soll ( sinnvoll bei Betrieb an Röhrenamp), dann muss zusätzlich ein Saugkreis parallel zum Chassis geschaltet werden. Die in der gezeigten Messung ersichtlichen Impedanz ist wohl aber nicht die Gesamtimpedanz des in die TML eigenbauten Vifa Chassis, sondern zeigt mit ziemlicher Sicherheit die Freiluft-Impedanz mit und ohne Zusatzgwicht zur TSP-Bestimmung. Im TML-Gehäuse der Vifanatisch sieht die Impedanz im Grundresobereich mit Sicherheit anders aus. Zur Entzerrung der Grundreso müsste man die Box sicherheitshalber messen. Sollte der gezeigte Impedanzgang aber tatsächlich der der gesamten Box sein, würde ein Saugkreis mit 10Mh + 200µF + 8,2 R25W die Impedanz glätten. Die Gesamtimpedanz würde dann etwas bei ca. 6,5 Ohm +/-1 Ohm liegen.




Diese Vifa Wand-TML würde ich gern mal hören...

Gruß
Sven

Hi zusammen,

das Thema : Impedanzlinearisierung bei Class-D Amps ist sollte man mal eingehender behandeln... Ich mach mal nen Fred unter DIY/LS auf...

Grüsse,
Joe

@ Sven
du bist so genial danke sehr

@ Hansi
ScaMo15 ist sehr interessant.
Wäre wenn 2 Wege, neben der SB 18, auch mein Favorit.
Baust du das Reflexrohr auch seitlich ein?

@Joe
Ja, mache mal einen Fred auf.
Sage mal bescheid wenn, plus Verlinkung.
Ich denke, dass dieses Thema bei den kleinen Digi Amps unterrepräsentiert ist.
Die Leute geben anscheinend lieber viel Geld für teure Netzteile aus.

Gruß Jörg

Moin Moin,

schön das sich hier mal wieder was tut

Nette neue LS, Jörg, erinnern stark an die Flat5!

Hab die Dschinn fertig, als BB Version,
Und in Arbeit ist die 2 Wege Version...Bilder folgen gerne wenn es soweit ist ;-)

Danach folgt der Sub und wie man in der aktuellen HH lesen konnte, wird es auch noch eine TML Version im nächsten Heft geben. Find ich super, so flexibel war schon lange kein Bauvorschlag mehr.

Hallo Jörg,

ich habe das BR-Rohr auch seitlich eingebaut.
Ging auch nicht anders, da ich die fertig funierten Gehäuse
für 69€ in der Bucht gekauft habe.Müssen nur noch geschliffen werden und Öl drauf.
Bei dem Preis konnte ich einfach nicht nein sagen.
Kann die Boxen beim nächsten Treffen ja mitbringen.

Bin auf deine Vifa gespannt!!

Gruß
Hansi

das wäre natürlich super Hansi, wenn du die ScaMo mitbringen würdest

Ich würde dem Treffen gerne ein Motto geben:
Digitalverstärker
Vielleicht gibt es ja noch mehrere, die einen kleinen Digi Amp haben.
Die Dinger sind ja auch klein und leicht - also wer sowas hat, bitte
mitbringen.
Als Datum stelle ich mal den 6. April (Sonntag) in den Raum.

Gruß Jörg

Hi Jörg,

der von Dir oben angebeben Impedanzgang ist definitiv NICHT der des Vifa in der Vifantastsich. Daher kann die oben gezeigt Entzerrung der Grundreso (Saugfkreis) niucht passen. Für den von Dir gewollten Zweck der besseren Anpassung an gefilterte Class-D-Amps reicht aber ein Zobelglied (= RC-Glied) schon völlig aus. Klemme also nur diese RC-Glied aus 8,2R 10W + 4,7µF in Reihe parallel an deine Vifas.

Komme gerne zum Treffen am 6.4.2014.

Gruß
Sven

Hallo,

joltec (Beitrag #2238) schrieb:

... stelle ich mal den 6. April (Sonntag) in den Raum.

an dem Sonntag kann ich leider nicht , am (bewährten) Samstag (5.4.) wäre ich dabei.

Viele Grüße

alles klar Sven, danke

Gruß Jörg

Nabend,

hab 2 PWM Amps,
nen kleinen von SMSL und den bekannten Tamp, erste Version, Akku Betrieb ;-)

Außerdem noch den kleinen VAMP, per Bluetooth, hatte ich ja beim letzten treffen schon dabei.

Insofern möglich, bin ich beim Treffen gern dabei, aber zusagen kann ich noch nicht.

Huch, 6.4.

Hätte auch Lust zu kommen. Hab für meinen PC so einen kleinen Scythe Verstärker mit Yamaha Chip und 2x10W, leistet treue Dienste.

Wenn jemand mich mitnehmen kann und Lust hat einen 21 Zöller Dipol (60x60x30cm ca 20kg) zu hören.... Oder vielleicht meine Koax?

heute kam mein SA-98E - heidewitzka, das Teil zieht richtig die Wurst vom Brot.



da meine Wohnung nicht so riesig ist, schlage ich vor, nur kleinere Sachen und die schweren
Geschütze werden dann mal woanders aufgefahren.
Hansis ScaMo und hugadugas Koaxe aber gerne.

Gruß Jörg

Hallo Jörg,

steht nun der Termin zum Treffen am 6.4.14? (Uhrzeit?)
Wenn Ja, was sollen wie mitbringen außen Musik und "Lärmbüchsen"?

Gruß
Sven

hallo Sven und alle anderen,

ja, es bleibt dabei.
Am 06.04.2014 ab 15 Uhr.
Ich stelle euch auch eine supereinfache und günstige Streaminglösung vor - mit Handy per Bluetooth .
Ich weiss, viele werden jetzt denken aber....
Und die Vifantastisch ist eh in der Lage, die Hifi-Welt ad absurdum zu führen.

Freue mich auf euch.

Bis denne.

Gruß Jörg

Hallo Jörg,

Wenn nichts dazwischen kommt erscheine ich auch. Ich brauche denn nur deine Adresse per pn oder Mail.

Hallo Jörg,

vielen Dank für die nette Bewirtung,
war sehr interessant die Digitalen Verstärker zu hören.
Auch deine Vifas sind sehr schön geworden und klingen gut.
Bin auf dein nächstes Projekt gespannt.

Gruß an alle
Hansi

Hallo Jörg,

danke für den netten, unterhaltsamen und informativen Nachmittag. Deine Vifafantastisch sind als Allroundlautsprecher prima und habtisch und optisch richtig super geworden. Ich wäre froh, wenn ich sowiel Geduld und Mühe bei der optischen Gestaltung aufbringen könnte.

Ich freue mich auf das nächsten Treffen der Hifi-Selbstbaugruppe Berlin.

Gruß
Sven

hallo Jungs,

freut mich, wenn es euch gefallen hat.
Sven, du musst nur die Prioritäten anders setzen - das Bauen ist das Ziel

@Hansi
gucke dir mal diesen Link an - ist etwas ähnliches was du vor hast
http://www.hifi-foru..._id=104&thread=26863

@Sandro
herzlichen Glückwunsch zur Vaterschaft
und nicht den Babypoopo mit einer Boxenoberfläche verwechseln - also, immer schön Penatencreme anstatt Schmirgelpapier.
Frank hat deine Röhre bei mir vergessen - könnte ich dir, für´n Kaffee und ne Minihörsession, vorbeibringen.

Gruß Jörg

hallo Hansi,

ich nochmal.
Habe dir ja diesen Link mit den Gehäusematerialien versprochen.
hier http://www.picosound.de/D_gehmat.htm

ganz unten mit Hörprobe (Klopftest).

Hatte mal die CT230 (mein bisher afwändigstes Projekt) mit 19mm MDF, Dachdeckerbitumen, Weichfaserplatten aufgebaut - kaum Resonanzen.



Gruß Jörg

Hallo Jörg,

auch von meiner Seite aus nochmal vielen dank für deine Gastfreundschaft.
Die vifa's sind echt gut, vor allem wenn man mal den Preis bedenkt. für solch kleine Breitbänder sind es schon echte Bassgewalten. Natürlich war der Vergleich zu den Scamo's unfair, allerdings haben sie sich dafür erstaunlich gut geschlagen.

Gruß Johnny

hallo Johnny,

ja, der Vergleich war unfair - dafür haben sich die Scamos ganz gut geschlagen

Gruß Jörg

Hi Jörg,

danke und gut zu Wissenb das die Röhre jetzt zu DIr gewnadert ist,
können wir gerne verabreden, sind die nesten Wochen zu Hause

Gerne mal per PN Bescheidgeben wenn es Dir passt.!

Bei der nexten Runde bin ich dann auch gerne wieder mit dabei.
