Steampunk - Wand F.A.S.T. Vifa TC9 + Peerless SLS12

Hi Markus,
was für eine Leichtbauwand?
Ytong,Gips,Hohlständer mit Spanplatte oder Rigips Verkleidung evt.auch zusammen.
Ansonsten ist Wandeinbau eine sehr gute Ausgangsposition für Lautsprecher.
Gruss Thomas

Moin Thomas

was für eine Leichtbauwand? Ytong,Gips,Hohlständer mit Spanplatte oder Rigips Verkleidung evt.auch zusammen.

Das ist eine gute Frage, ich dachte an eine Mischung aus Gipsplatten und Holz.
Schon wegen den Ausschnitten, da wüsste ich gar nicht wie ich die Rundungen hinbekäme, wollte ich Holz nehmen.

Die ganze Wand, oder zumindest große Teile davon, wird mit Rockwool/Isover gefüllt. Da kann ich dann eventuell auch Schlitze oder Löcher rein machen(Natürlich mit Stoff davor) und die so als Bassabsorber nehmen. Wenn ich denn damit Probleme bekommen sollte.

Das Grundgerüst wollte ich aus Dachlatten zusammen dängeln.

Ansonsten ist Wandeinbau eine sehr gute Ausgangsposition für Lautsprecher.

Das dachte ich mir auch aus zwei Gründen:

1. Ist der Raum nur 10qm und jeder Zentimeter freie Fläche ist da Gold wert(vor allem für meinen Hund :D)
und
2. Habe ich es so, als Nullblicker, etwas einfacher mir eine gute Box zu stricken.

Hi Markus,ein vorschlag !!
Den BB mit ca.15cm abstand zum Bass einbauen.
Bei ca.500 besser 350Hz Trennung mit DSP "sieht" der BB die Bassmembran kaum noch.
Dadurch wird das abstrahlverhalten des BB gleichmässiger.
Andere nachteile sind bei dieser trennfr. unerheblich!
Gruss Thomas

Hallo Thomas,

Den BB mit ca.15cm abstand zum Bass einbauen

Ich dachte die Beiden sollten so nahe wie möglich zusammen...

Da habe ich wohl etwas durcheinander gewürfelt.

Hi Markus,
Nah zusammen bei Mittel und Hochtöner.=min.10cm abstand (mitte-mitte)
Trennung um 2Khz ist in der Phase mehr Winkelabhängig! Wellenlänge 15cm

Bei dir mit 15cm abstand aussen-aussen= 35cm mitte-mitte
Trennung 350hz Wellenlänge 90cm

Was spielt Schöner ?

Moin

O.K. dann werde ich das mal wieder umbauen

Zum Glück habe ich nur eine Box angefangen, Löcher wieder zu und auf der anderen Seite neue Löcher rein.

Dankeschön

Was spielt Schöner ?

So wie Du fragst, wahrscheinlich Tor 2

Update

TC9 in 2,3L geschlossen 470µF
SLS 12 in ca. 100L geschlossen

Die TC 9 laufen über die Stereo Endstufe, die beiden SLS 12 laufen in Reihenschaltung an Mivoc AM80

Wenn wieder Kohle in der Portokasse ist, geht es an die Aktivweiche und noch eine Endstufe.....

Demnächst werde ich es mal mit dem messen der LS hier im Raum versuchen....


Vorher:




Jetzt:




Stay tuned

Hi Markus,
die 470yF vorm TC9 sind ZUVIEL!!!!
Um 100yF
Schick mir die TSP und ich kann ung. die werte Simulieren.
Gruss Thomas

Juckt zwar keinen, aber ich quatsch hier einfach mal weiter.......


Also die Boxen laufen jetzt erst mal als FAST, der Subwoofer läuft bis ca. 180Hz
dem TC9 wurde bei ca. 200Hz ein Riegel vorgeschoben
(dank der unaufgeforderten und sehr freundlichen Hilfe von Thomas aka Q4 )

Jetzt wird bald auch mal der Rest der Wand gebaut und dann werde ich die LS mal messen und schauen was da so geht

Die nächsten Anschaffungen werden wohl ein DSP und noch eine Grundig MA100 Endstufe sein........

Zum VIFA - TC9 noch ein Wort;
also meiner Meinung nach gewinnt der noch ganz schön was durch die große Schallwand

Hier mal eine Kostenaufstellung der Lautsprecher,
für eventuelle Nachbauer :

Vifa TC9 - 28€
Peerless SLS 12 gebraucht - 100€, NP ~180€
Gehäuse - 80€ inklusive Terminal und Dämmung(Basotect Restekiste)
Ein altes Mivoc AM 80 - 0€, NP ~80€ gebraucht für 50€ zu bekommen
Elektronik Bauteile ~35€

Wenn man das alles nagelneu kauft, bekommt man also für rund 400€ ein paar absolut hässliche dicke Kisten,
die aber gar nicht so übel klingen

PS
einen Namen braucht das Projekt noch:
Wally, ViPeer, Wall of Sound, Tymphy oder einfach Wandschrank, was meint Ihr?

mach die gleiche fototapete übers gehäuse und nenn sie dann wölkchen

No Senòr, nixe mehr Fototapete

mhmhhm..................aber Wölkchen.............

Wolke - yùn
Wölkchen kann ich nicht finden und bei kleiner Wolke brech ich mir wohl die Zunge, alleine die Übersetzung für kleine
kleine auf chinesisch
Aber "Yùn" hat was......


Ich habe jetzt die Bauteile mal zur Probe auf HDF genagelt

Hi Markus,
da gibs heut noch ne Hörprobe !
Gruss Thomas

Hi Thomas

die Hörprobe mache ich schon seit dem ich die Bauteile zusammen hatte8)

Es ist sehr schön zu hören, was der TC9 durch die Begrenzung der Frequenz und die große Schallwand für einen akustischen Sprung nach vorne macht

Die Steigerung wäre wohl noch ein D`Appolito FAST mit zwei TC9 und einem Hochtöner dazu......... (war ja auch schon mal Thema).


Ich bin mal gespannt, was Du mit den TC9 anstellst

Noch ein paar Bilder












So in etwa soll es mal werden


dazu suche ich noch nach einer schicken Klebefolie mit Holzoptik, bei DC Fix gefällt mir eigentlich nur das Nussbaum

Das hatte ich früher schon mal verwurstet


Bei der Wand überlege ich der Einfachheit halber HDF zu nehmen, es soll ja eh mit Steinwolle hinterfüttert werden, so könnte ich auch meine Vorstellung von konkaven Raumecken einfacher gestalten..............

Wegen der Elektronik bin ich auch noch nicht wirklich weiter, ob jetzt miniDSP oder Behringer 2496, Endstufen mit DSP oder oder oder......

Ich frag mich halt auch, ob das alles Not tut oder ich bei diesem Konstrukt nach Messung mit REW ein EQ von Hand nicht auch schon reicht?

Aber auf jeden Fall habe ich hier für 250 Taler ganz nette Lautsprecher stehen

Einen sonnigen Sonntag

PS
das sind Suchbilder, wer die LS findet, gewinnt nen Blumentopf

Moin Markus

Scheint so als wäre dein Projekt erfolgreich gewesen.
Nur die akustische Filterung durch die Pflanzen würde ich vielleicht noch ändern.

Greets aus dem Valley

Stefan

Servus Stefan

Diese AFP (Acoustic Filter Plants) absorbieren bestimmte Frequenzbereiche, eigens von mir gezüchtet

Moin Markus

Gröns geniöl deine AFP`s.
Schade das ich sowas bei mir nicht einsetzen kann,da ich den tiefschwarzen Daumen habe.
Zu gut deutsch Wasserpflanzen ertrinken bei mir und Kakteen die seit Jahrhunderten Death Valley überleben trocknen bei mir aus.
Oder gibt es die AFP`s auch in Plastikform?
Vielleicht sollte ich deswegen dommii mal fragen ob das eine Aufgabe für seinen 3D Drucker wäre.

Greets aus dem Valley

Stefan

Hi Markus,

schöne Lautsprecher. Bist du mit den SLS 12 zufrieden?

Grüße,
Lenni

Danke Lenni,
aber schön sind die nun wirklich nicht

Der SLS 12 ist für den Preis echt ein schickes Teil, nur würde ich den als reinen Subwoofer wohl eher in einen Dipol/Ripol(mit 2Stück) stecken, weil 80 -100L ist schon ein ganz schöner Klotz.

Ich hatte ja vorher Einen als Sub in einer gut 80L geschlossenen Kiste, der Bass war/ist sehr sauber und präzise, selbst mit meinem AM80 Modul.

Eventuell könnte man den in so ein GHP Gefängnis sperren ,
da wissen aber andere hier besser Bescheid.

@Stefan
Bei mir überleben nur so Nachtschattengemüse in meiner Norseitentropfsteinhöhle, ich mache hier Versuche, mit wie wenig Lumen eine Pflanze noch gerade so klar kommt

Die Absorber Plants funktionieren übrigens auch nur wenn man möchte und am ehesten bei Vollmond

AFP (Acoustic Filter Plants)

Was gibts denn da zu lachen bitteschön Herr Frodo

Die Monstera auf dem einen Bild zum Beispiel ist in der Lage Frequenzen von 20-20000Hz zu beruhigen.

Vorraussetzung dafür ist natürlich eine ordnungsgemäße Aufstellung und Nahrung der Pflanze. Unsere AFP werden in speziellen Sandwichgehäuse-Spezialkonstruktionstöpfen schwingungsfrei vom Raum abgekoppelt.

Die AFP müssen wöchentlich mit einem Spezialdünger(ca.150ml), behandelt werden um Ihre volle Einsatzfähigkeit zu gewährleisten.

Der Effekt der AFP wirkt sich auch positiv auf Hausstiere und Ehepartner in der Umgebung aus. Auch werden Silberlöffel wieder strahlend.


Hier ein kurzer Auszug aus unserer Preisliste:
--------------------------------------------------------------
Monstera Klangus Optimalus - 3700€ Stück
Wirkungsbereich 20-20000Hz
(bei Aufstellung von Zwei AFP sogar von 10-40000Hz!
Spezial Topf - "Megapot" (schwingungsreduziert) - 800€ Stück
Klangnahrung für AFP (flüssiges Basotect/Steinwoll Gemisch) 85€ je 150ml


Ein paar Kundenmeinungen:
---------------------------------------
Dr.Prof. HC Cäsar aus M bei S;
"Meine Frau konnte es kaum glauben, sie kam sogar aus der Küche gelaufen, als ich die 42te von Tschaikowski abspielte. Der Klang war viel organischer mit den AFP" Danke Herr K. aus V bei L für Ihre dolle Erfindung!

Paul Riesling aus B am A;
" Das Gefühl einer Offenbarung überkam mich und meinen Hund schon bei den ersten Tönen nachdem ich die AFP von Herrn K. aufgestellt hatte"
Danke dafür und Gott segne Sie!

Sie sehen, unsere Kunden sind zufrieden mit Ihren AFPs!



Hellau!

Moin Markus


Na da habe ich ja was schönes angestoßen mit dem Hinweis .

" Das Gefühl einer Offenbarung überkam mich und meinen Hund schon bei den ersten Tönen nachdem ich die AFP von Herrn K. aufgestellt hatte"

Hoffentlich vergißt der gute H. Riesling vor lauter Offenbarung nicht,das er trotzdem mit seinem Wuffel täglich raus muß zum Gassi gehen.

Greets aus dem Valley

Stefan

Warum nicht?

Steven_Mc_Towelie (Beitrag #22) schrieb:

Die Monstera auf dem einen Bild zum Beispiel ist in der Lage Frequenzen von 20-20000Hz zu beruhigen. Vorraussetzung dafür ist natürlich eine ordnungsgemäße Aufstellung und Nahrung der Pflanze. Unsere AFP werden in speziellen Sandwichgehäuse-Spezialkonstruktionstöpfen schwingungsfrei vom Raum abgekoppelt. Die AFP müssen wöchentlich mit einem Spezialdünger(ca.150ml), behandelt werden um Ihre volle Einsatzfähigkeit zu gewährleisten. Der Effekt der AFP wirkt sich auch positiv auf Hausstiere und Ehepartner in der Umgebung aus. Auch werden Silberlöffel wieder strahlend. Hier ein kurzer Auszug aus unserer Preisliste: -------------------------------------------------------------- Monstera Klangus Optimalus - 3700€ Stück Wirkungsbereich 20-20000Hz (bei Aufstellung von Zwei AFP sogar von 10-40000Hz! Spezial Topf - "Megapot" (schwingungsreduziert) - 800€ Stück Klangnahrung für AFP (flüssiges Basotect/Steinwoll Gemisch) 85€ je 150ml Ein paar Kundenmeinungen: --------------------------------------- Dr.Prof. HC Cäsar aus M bei S; "Meine Frau konnte es kaum glauben, sie kam sogar aus der Küche gelaufen, als ich die 42te von Tschaikowski abspielte. Der Klang war viel organischer mit den AFP" Danke Herr K. aus V bei L für Ihre dolle Erfindung! Paul Riesling aus B am A; " Das Gefühl einer Offenbarung überkam mich und meinen Hund schon bei den ersten Tönen nachdem ich die AFP von Herrn K. aufgestellt hatte" Danke dafür und Gott segne Sie! Sie sehen, unsere Kunden sind zufrieden mit Ihren AFPs!

Viel Erfolg mit Deinem Geschäftskonzept!

Ich will euch ja nicht bei eurem Fachsimpeln über AFP's stören aber was ist das denn für ein Furnier auf all deinen Hifi-Möbeln? Gefällt mir extrem gut!

Der 12er in verbindung mit dem kleinen Vifa sieht echt sehr mächtig aus

joogie meintest Du dieses Furnier






Das Furnier ist Zebrano von Ebay/Elder Kontor
Zebrano
Ich habe damals 24Blatt 38x250cm ersteigert, die sind aber jetzt endlich alle
Obendrauf kam noch Osmo Hartwachsöl

Das hab ich auch in meiner beobachtungsliste ist den Bildern bei ebay nicht sehr ähnlich..

Ich habe hier gerade noch ein Reststück gefunden:



Auf den Fotos bei Ebay sieht das etwas dunkler aus, aber je nachdem wie man das knipst kann das schon hinkommen, die endgültige Optik kam auch erst mit dem Osmo Hartwachsöl raus

Schreib Ihn doch mal an, der ist ganz umgänglich und antwortet recht zügig.

Hi Markus,
tip zum OSMO Hartwachsöl.
Mehrmals HAUCHDÜNN auftragen.
Gruss Thomas

Ein fröhliches Hallo in die Runde

Nun soll es mal weiter gehen mit meiner Wand

Jetzt frage ich mich wie es mit Schimmel ausschaut, die Lautsprecher stehen direkt an der Wand, der Rest der Wandkonstruktion wird aus Dachlatten, HDF und Steinwolle gebaut.

Die Wand ist keine Aussenwand, muss ich da irgendwas "Schimmelsperrmäßiges" auftragen?
Hat da wer einen Rat für mich

hallo markus,
was ist "klimatisch" gesehen auf der anderen seite dieser wand? innenraum? beheizt oder kalt?

Servus Martin,

das Haus ist von 17hundertschlagmichnich und wurde mal in der Mitte getrennt,
meine Wand liegt an des Nachbarn Flur, ist also eher mäßig beheizt.

Die Wand ist wohl Lehm der mit irgendeinem Putz(Gips?) verputzt wurde.
Ich habe auf die Wand einen Acryl-Haftgrund gepinselt, darauf dann Tapetenkleister und eine Fototapete.

hallo markus,

würd ich ausm stehgreif heraus nicht ganz an die wand rangehen, sondern 1,5~2cm abstand lassen, sodaß die luft zirkulieren kann. (die linke/rechte seite kannst jedoch bis ganz an die wand verlängern, das macht nix aus.)


hintergrund: ein vorgesetztes möbelstück (schrank, LS, etc) wirkt hier bauphysikalisch wie eine innendämmung. bei ungünstigen bedingungen (temperatur/luftfeuchtigkeit zimmer/flur) kann das in der wand enthaltene wasser genau in diesem übergangsbereich kondensieren. wenn dieses kondensat nicht z.b. durch luftzirkulation abtransportiert werden kann, entsteht schimmel.

Also muss ich da keine Schimmelsperre draufkleistern?

Ganz an der Wand hätte aber eh nix angelehnt, da die Wand total buckelig ist.

Die Boxen habe ich zwar jetzt ganz an die Wand geschoben,die haben aber nur an ein zwei Stellen vom Gehäuse überhaupt Kontakt mit der Wand






Hier mal ein Foto von dem mittlerweile Steampunkigen Design
der Wand/Lautsprecher. Der Rostlack kommt nicht ganz so rüber auf dem Foto.



Im Vordergrund ist mein Amp in seiner neuen Form zu sehen








2cm Abstand werde ich dann so machen
Vielen dank Martin:hail

Moin Markus

Dein neuer Amp sieht ja verschärft aus,wenn ich das richtig gesehen habe eine Röhre?

Greets aus dem Valley

Stefan

Oh nein Stefan, die Röhre steckt nur als Beiwerk im Zylinderkopf eines Mopeds






Die beiden LEDs vom DA30 etwas verlängert und schon leuchtet der Kollege auch im Dunkeln





Oben in der Rübe ist der Dynavox DA 30 eingestrickt und im Körper steckt ein Mivoc AM80

Moin Markus

Der Dynavox DA30 wäre mein erster Verdacht gewesen,aber da hat mich die Röhre von ab gebracht.
Auf jeden Fall eine Klasse Idee
Das wäre glatt was für fleawatt

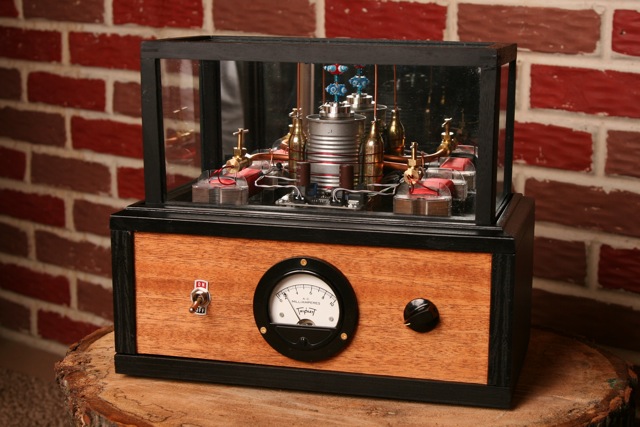

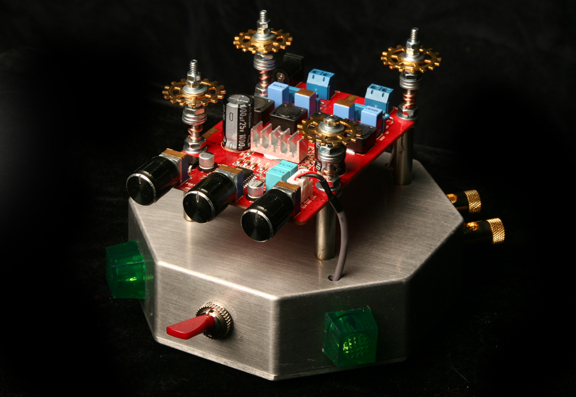

Hier mal ein paar Beispiele.
Link 1
Link 2
Link 3

Greets aus dem valley

Stefan

Cool, die Seite kannte ich noch gar nicht
Ein paar schnieke Designs dabei

Ich bin halt mit Filmen wie 20000 Meilen unter dem Meer, Brazil und Dune aufgewachsen und vom Retro-Futuristischem Design geimpft worden

Moin Markus

Yöpp ich mag so Sachen auch,erst recht wenn einem auf dem ersten Blick gar nicht klar ist wozu sie dienen.
Auf die Seite hat mich Blaukomma hier aus dem HF aufmerksam gemacht als ich nach Amp`s mit dem TPA 3116 geschaut habe.
So jetzt aber die Koje ruft guts Nächtle.

Greets aus dem Valley

Stefan

Moin die Herrschaften,

hier mal ein paar Bilder vom aktuellen Zwischenstand.

Die Gitter beim TC9 müssen anders werden, man hört den Unterschied mit/ohne Gitter leider sehr deutlich(ich zumindest :Y) sehen imho aber Geil aus

Der ganze Wabbelkram, also die Plexiglasscheiben sind geklebt mit sonem dauerelastischen Kram, da rappelt nix.

Ich denke wohl das ich für die Lautsprecher ein großes Gitter basteln muss, was dann auch den Bass verdeckt, aber nicht den Klang beeinflusst.....








Kampai

Moin Markus

Alter Falter, das sieht ja aus wie im Cockpit der Nautilus!

Nu noch die Orgel und die Fahrt geht los.

Moin sayrum,

vielen Dank

Es steckt noch einige Arbeit in der Bude, aber es wird langsam
zur Kabine/Cockpit eines Luftschiffes.

Die kantige From und der Rost erinnert leider eher an ein vogonisches Schiff als an Jules Verne

Natürlich ist das auch nicht jedermanns Geschmack, aber mir gefällt es und schön, wenn es auch ein paar anderen gefällt oder zumindest etwas anregt

Moin Markus

Beim Betrachten der Bilder fühlte ich mich auch unwillkürlich an Bord der Nautilus versetzt.
Schaut echt gut aus.

Greets aus dem Valley

Stefan

Da muss ich zustimmen - ziemlich coole Ideen!

Insbesondere dein Amp sieht saugeil aus.

Vielen Dank für eure netten Kommentare

Als nächstes werden meine Deckensegel aus Basotect noch in Fensterluken
umgebaut.....
Es gibt immer was zu versteamen

Toll gemacht !
Erzähl doch mal bitte kurz wie du die Rostoptik umgesetzt hast. Ich möchte einen ähnlichen Look bei ein paar LS hinbekommen.
Effektfarbe verwendet oder mit Eigenmitteln ?

Moin,

der Rostlack war von ebay(2 Kilo 60€ ), zum Ende hin habe ich dann selber etwas gemischt, ganz feine Eisenspäne (ebay) und Clou Klarlack, ging genauso gut und war um einiges günstiger, als Aktivator habe ich Salzwasserlösung genutzt.


PS
Für Wände gibt es von Alpina eine Rostlookfarbe(braun/orange), falls jemand mal große Flächen rostig haben möchte......

... Zur Nautilus Perfektion statt dem blauen Himmel ne Unterwasserlandschaft

Natürlich war die Nautilus auch mein erster Gedanke, aber die ganze Zeit auf ein Unterwassbild in einem 10qm Raum zu gucken, hätte etwas beklemmendes gehabt

Aber da euch meine bescheidene Kemenate schon gefällt, mal etwas von einem weiß-russischem Steampunk-Kollega wo euch garantiert die Kinnlade runter klappt......






















von der Optischen Umsetzung ist der Mann unschlagbar, alles selber gebaut!

Also ihr seht, da ist noch Luft nach oben
