HIFI-FORUM » Fernseher & Beamer » LCD-Fernseher » Medion/Tevion » Medion MD 30566 DE-A - Defekt - blinkt nur | |
|
Medion MD 30566 DE-A - Defekt - blinkt nur+A -A |
|||||
Autor |
| ||||
Eldrad
Ist häufiger hier |
19:14
![]() |
#1
erstellt: 01. Apr 2015, ||||
Moin, hab hier einen MD 30566 der leider nur noch blinkt. Einmal habe ich ihn gestartet gekriegt, hielt aber nicht lange. SW Update funktioniert leider nicht, da der TV beim starten mit der FB sofort anfängt zu blinken. (Orange einmalig dauerhaft) Er soll sich über die Zeit immer wieder mal so verhalten haben, bis es garnicht mehr ging. Irgendwelche Ideen? |
|||||
Eldrad
Ist häufiger hier |
17:33
![]() |
#2
erstellt: 09. Apr 2015, ||||
Ok, habe durch Wärme/Kälte festgestellt das der Prozessor wohl kalt ist. Hat irgendjemand noch ein MB70 Board mit Sat-Tuner rumliegen? ![]() |
|||||
|
|||||
sparksn
Neuling |
12:05
![]() |
#3
erstellt: 20. Jun 2016, ||||
Hallo zusammen, ich habe ebenfalls einen Medion MD 30566, mit diesem defekt. Beim einschalten des Netzschalters leuchtet die LED dauerhaft. Wenn ich das Gerät einschalten möchten, blinkt die LED abwechseln blau und orange. Normalerweise dauert es so ca. 3 Sekunden bis der TV angeht, in meinem Fall bleibt das Display aus und die LED blinken weiter. Auf der Platine des Netzteils sehen alle Elkos gut aus (keine Beulen oder sogar geplatzte). Auf Verdachte habe ich die Folienkondensatoren C122 und C102 (105 K 450 V) getauscht, da diese knisterten (vermutete einen Lichtbogen im inneren). Die neuen Kondensatoren knistern allerdings auch, Fehler besteht weiterhin. Kann mir jemand helfen?? Danke und Gruß Malte |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
14:31
![]() |
#4
erstellt: 06. Jun 2017, ||||
Für sparksn wird mein Beitrag wahrscheinlich zu spät sein, aber allen anderen mit dem gleichen Problem möchte ich ein paar Tipps auf den Weg geben. Ich hatte ebenso einen Medion MD30566 mit diesen Symptomen und konnte ihn wieder reparieren. Nach dem Überprüfen der Versorgungsspannungen konnte ich hier keine Fehler feststellen. Wie im Service Manual des Mainboards ( ![]() Ein Firmware-Update per USB-Stick am Fernseher kann dieses Problem beheben, allerdings muss es auch alle beschädigten/fehlenden Dateien enthalten und diese ersetzen. Leider stellt Medion von offizieller Seite keine vollständige Firmware (Core Update/Full Software) zur Verfügung, sondern eben nur ein "Update", wo nicht unbedingt alle notwendigen Dateien enthalten sind. Ich habe mich daher durch viele Forenbeiträge gewühlt und daraus ein eigenes, speziell angepasstes Software-Update erstellt: ![]() Eine Anleitung zur Durchführung des Updates findet sich ebenfalls unter dem Link. Ich kann natürlich kein Gewähr dafür geben, dass es funktioniert, aber bei mir hat es das. An dieser Stelle also schonmal viel Erfolg, ich hoffe es hilft! tl;dr: Möglicherweise Software-Problem, Firmware-Update kann helfen. Bei wem das funktioniert hat, der braucht ab hier nicht weiter lesen... Für alle anderen Interessierten noch weitere Infos: An Scart 1 werden über die UART-Schnittstelle des Mainboard-Prozessors hilfreiche Ausgaben gemacht, die man z.B. mit einem Seriell-zu-USB-Wandler und passend gesteckten Kabeln auslesen kann (in meinem Fall der USB 2.0 zu TTL UART RS232 seriell Converter 3,3V / 5V mit CH340 für Arduino). Eine am PC bereits vorhandene serielle Schnittstelle tut es aber auch. Zum komfortablen Anschluss der Kabel vom Seriell-zu-USB-Wandler an die Scart-Buchse des Fernsehers hab ich einen Scart-Stecker (Löt-Version) mit folgender Belegung an die Kabel gelötet: Scart Pin 10 - RX Scart Pin 12 - TX Scart Pin 14 - GND Der Signal-Pegel liegt bei 5V. Damit die serielle Kommunikation funktioniert, muss sie folgendermaßen konfiguriert sein: Baud-Rate:115200 Daten-Bits: 8 Stop-Bits : 1 Parity : None Handshake: No Ein Bild sagt mehr als tausend Worte: ![]() Hier sind ein paar Beispiele, wie solche Ausgaben aussehen können: ![]() Die Zeilen
sind zum Beispiel ein Hinweis darauf, dass die Video-Treiber-Datei bti_v.dat nicht vollständig sein könnte. In meinem Firmware-Update habe ich dementsprechend eine vollständige bti_v.dat hinzugefügt, sodass diese ersetzt wird. Ebenso ein guter Hinweis sind die Zeilen
Signal 11 steht für den sogenannten "Segmentation Fault", also einen Zugriff auf einen nicht freigegebenen Speicherbereich. Mit dem Befehl "ls" habe ich mir dann vorhandene Dateien und Ordner ausgeben lassen. Und tatsächlich: Der Ordner "factory" mit Datei "factory_perm.dat" fehlte. Mit "mkdir" habe ich diesen erstellen lassen. Es wurde nun vom Linux-System beim TV-Start eine 0-Byte-Datei namens "factory_perm.dat" eingelesen und der Fernseher startete endlich wieder. Der eigentliche Inhalt von "factory_perm.dat" scheint wohl nicht weiter wichtig zu sein, der Fernseher funktionierte bisher auch ohne. Mein angepasstes Firmware-Update überprüft in der "autorun.sh" übrigens, ob unter anderem der Ordner "factory" vorhanden ist. Wenn nicht, wird er erstellt und eine 0-Byte-Datei namens "factory_perm.dat" dorthin kopiert. Außerdem wird vor dem Überschreiben wichtiger Dateien, wie z.B. bti_v.dat vorher eine Sicherheitskopie auf dem USB-Stick erstellt (heißt dann z.B. "bti_v_original.dat"). Auf die Art kann dann immer noch mit einem weiteren Update zum Ausgangszustand zurückgekehrt werden, wenn zuvor die Datei so umbenannt wird, dass "_original" entfernt wird und die andere Datei mit dem gleichen Namen auf dem Stick ersetzt wird. Noch ein paar Infos zu den Firmware-Dateien:
Falls mein Update nicht richtig hilft und in den Logs verdächtige CRC-Errors vorhanden sind, hat der User "Roderrich" in diesem Thread hier eventuell eine Lösung: ![]() Wen der Telnet-Zugang am Fernseher interessiert, dazu habe ich diese Infos gefunden:
Einige findige Leute haben in einem anderen Forum herausgefunden, wie man eine toros_swprofile.bin (Software-Profil) mit einem "ProfileComposer" vom Mainboard-Hersteller Vestel erstellt und z.B. Funktionen wie PVR freischaltet, dazu hier mehr: ![]() Und nun hoffe ich, dass dieser lange Beitrag zumindest irgendwem helfen konnte, seinen Fernseher vor dem unnötigen Verschrotten zu retten. Würde mich sehr freuen! Beste Grüße [Beitrag von killerhaehnchen am 06. Jun 2017, 14:45 bearbeitet] |
|||||
jokabn
Neuling |
18:43
![]() |
#5
erstellt: 27. Aug 2017, ||||
Hallo zusammen, Auch ich besitze diesen Fernseher mit genau den selben Symptomen... (Nach dem Einschalten blau - orange(gelb) im wechsel) Mainboard wurde bereits getauscht. Leider ohne Erfolg. Muss mich jetzt Mal an die Softwareproblematik begeben. Hoffentlich kriege ich das hin. ![]() |
|||||
jokabn
Neuling |
10:56
![]() |
#6
erstellt: 02. Sep 2017, ||||
Moin, Die einfache methode mit dem usb stick hat natürlich nicht funktioniert... Wenn ich mir jetzt eine rs33 schnittstelke bastel, kann ih aber doch nur auslesen, oder? Ie kriege ich denn die sw dann drauf? Langsam frag ich mich ob ich das ding nicht einfach in die tonne kloppe... |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
11:18
![]() |
#7
erstellt: 26. Sep 2017, ||||
Moin jokabn, sorry für die späte Antwort, habs erst jetzt gesehen.
Über die UART-Schnittstelle kannst Du sowohl Befehle senden als auch Ausgaben des Fernseher-Betriebssystems empfangen (=auslesen). Daher würde ich auf jeden Fall empfehlen, mal die Ausgaben während des versuchten TV-Starts anzuschauen, weil sie weitere Anhaltspunkte geben können. Tipps dazu stehen ja bereits in meinem Beitrag weiter oben. Die Software bekommt man in diesem Zustand erstmal nur über den USB-Stick per Software-Update drauf. Die Schnittstellen-Ausgaben währenddessen sind ebenso hilfreich, also ruhig mal alle Ausgaben rauskopieren und irgendwo zwischenspeichern, damit man es sich in Ruhe ansehen kann.
Seltsam. Wenn das Mainboard inklusive Software in Ordnung sind und deshalb als Fehlerquelle eigentlich auszuschließen wären, dann müsste das Problem laut Service-Manual beim Netzteil liegen. Oder ist es vielleicht der LED-Treiber der Hintergrundbeleuchtung? Hoffe, dass das hilft. Wünsche weiterhin viel Erfolg! Edit: Hier noch ein Bild von der Rückseite meines USB-zu-UART-Adapters: ![]() [Beitrag von killerhaehnchen am 26. Sep 2017, 11:59 bearbeitet] |
|||||
jokabn
Neuling |
13:20
![]() |
#8
erstellt: 26. Sep 2017, ||||
Hallo nochmal,kein Grund sich zu entschuldigen, Getauscht wurde das Netzteil, nicht das Mainboard, mein Fehler, das Mainbord war mir dann doch zu teuer um es Mal zu testen. Zudem noch der Gedanke daß dann ja U.u. gar keine Software aufgespielt ist. Vermute es ist der nano Speicher ,was sich mit vielen Meldungen decken würde. Da ist halt nur das Problem a) woher die Software bekommen und b) die selbe auf den Chip. Aber da hast du ja schon ne Lösung für gegeben. Gruss |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
13:40
![]() |
#9
erstellt: 26. Sep 2017, ||||
Mainboard ist definitiv sehr teuer und auch nicht immer einfach zu bekommen. Ich hoffe, Du findest den Fehler schneller als ich. Hab damals bestimmt über eine Woche daran gesessen, bis ich die oben beschriebenen Erkenntnisse gewonnen hatte. Und das mit Unterbrechung verteilt über mehrere Monate, da ich es zwischendrin aus Zeitgründen liegen lassen hab ![]() Aber so lange Leute hier auf den Thread stoßen und damit auch weiter kommen, hat sich der Aufwand schon gelohnt. Also dran bleiben! ![]() |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
10:36
![]() |
#10
erstellt: 02. Okt 2017, ||||
Ein kleiner Hinweis zu meinem Firmware-Update unter dem Google-Drive-Link weiter oben: In den letzten Tagen hatte ich noch einen Bug gefunden, der unter Umständen dafür sorgen kann, dass ein Großteil des Updates gar nicht ausgeführt wird. Daher habe ich die autorun.sh überarbeitet und den Bug behoben. Die aktuelle Version ist nun auch in meinem Firmware-Update enthalten. Beste Grüße |
|||||
Cobrachris
Neuling |
18:10
![]() |
#11
erstellt: 05. Dez 2017, ||||
hi, also ich habe im Moment ein ähnliches Problem. Am Anfang fing der TV nur noch an zu blinken und hat nichts mehr gemacht. Wie tot ![]() Mit dem Update (von oben) + Stick hat er dann wieder funktioniert . TV ist jetzt auf der Version 12.1. Er buggt aber komischerweise immer noch. Sobald man den TV ausmacht und wieder einschaltet, fängt er an im Wechsel Blau / Orange zu blinken (dauerhaft hin und her). Nach mehrmaligen Netzstecker ziehen und einschalten funktioniert er dann irgendwann wieder (so nach 3x mal einschalten mit Standby-Taste gedrückt halten). (ohne eingesteckten Stick fährt er nicht mehr hoch) Also ich hatte den TV jetzt so 5 Stunden am Stück an nach dem Einschalten , alles kein Problem. Nur sobald man ihn ausschaltet fängt er wieder beim Einschalten an zu blinken.... ![]() ![]() ![]() |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
23:40
![]() |
#12
erstellt: 05. Dez 2017, ||||
Hallo Cobrachris, hatte bei meinem Modell nach dem Update auch zum Teil Bugs, allerdings schaltete sich der Fernseher aus dem Standby von selbst wieder ein. Hab dann einfach immer über den Netzschalter ausgemacht, aber das wird Dir nicht helfen. Ich würde jetzt mal grob raten, dass der Flash-Speicher nicht alle Daten vernünftig halten kann, sobald der Fernseher einmal ausgeschaltet wurde. Mit dem Update vom USB-Stick ist die Firmware dann wieder komplett, allerdings nur, bis der Fernseher ausgeschaltet wurde. Ist aber auch nur eine Vermutung, Genaueres kann da eventuell nur der Bootlog ohne USB-Stick sagen. |
|||||
Susix
Neuling |
02:28
![]() |
#13
erstellt: 28. Dez 2017, ||||
Hallo zusammen, hatte den gleichen Fehler. Das Notfall-SW-update hat nicht funktioniert. Als letzten Versuch habe ich das Mainboard ausgebaut und mit einem Heißluftgebläse ca. 5 Minuten heiss gemacht. Nach dem Abkühlen das Mainboard wieder eingebaut und die Kiste läuft wieder. |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
12:20
![]() |
#14
erstellt: 28. Dez 2017, ||||
Glückwunsch! Klingt so, als hätte es kalte/schlechte Lötstellen gegeben. Habe aktuell auch einen Kandidaten bei mir rumstehen. Wenn nichts anderes hilft, werde ich das auch mal ausprobieren. Reflow mit Heißluft ist ein guter Tipp, vielen Dank! |
|||||
thesnable
Neuling |
00:55
![]() |
#15
erstellt: 10. Jan 2018, ||||
Hallo Danke für Die Infos. Ich habe das gleiche Gerät aber: Bild fror plotzlich ein. Ton lief weiter. Ausgeschaltet Jetzt fährt er hoch LCD geht an, aber die FB reagiert nur auf aus und an... und es sind keinerlei osds zu sehen. Kann auch nicht umschalter o.ä. Idee? |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
19:46
![]() |
#16
erstellt: 10. Jan 2018, ||||
Hallo thesnable, ist denn überhaupt noch irgendwas auf dem LCD zu sehen oder nur die Hintergrundbeleuchtung? Läuft der Ton vom Sender dann trotzdem noch weiter? Reagiert der TV auf die Bedienelemente am Fernseher selbst? Schwer zu sagen, was da Sache ist. Ein Problem mit dem T-Con-Board? Vielleicht gibt es im Bootlog ein paar mehr Anhaltspunkte. |
|||||
thesnable
Neuling |
19:48
![]() |
#17
erstellt: 10. Jan 2018, ||||
hi bedienelemente piepen an aus geht mit den elementen kein ton kein bild lcd beleuchtung an sonst nix firmware scheint gelesen zu werden wenn ich einen entspreche den stick reintu. auf das log hab ich noch keinen zugriff ... |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
20:14
![]() |
#18
erstellt: 10. Jan 2018, ||||
![]() Unter dem obigen Link gibt es auch Probleme mit einem stehen bleibenden Bild. Vielleicht ist mit den Lötstellen des Videoprozessors PNX5100 auf dem Mainboard etwas nicht in Ordnung, aber das T-Con noch ok. |
|||||
thesnable
Neuling |
20:22
![]() |
#19
erstellt: 10. Jan 2018, ||||
ah ok das werde ich mal probieren. ist das auf dem bild der shwarze chip? hab mir eben auch einen usb seriell wandler bestellt. kommt freitag dann schau ich ins log. |
|||||
thesnable
Neuling |
20:22
![]() |
#20
erstellt: 10. Jan 2018, ||||
halt nur komisch das bei mir nix kommt |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
22:16
![]() |
#21
erstellt: 10. Jan 2018, ||||
Im ![]() Müsste sich unter dem silbernen Kühlkörper (rot eingekreist) verstecken: ![]() |
|||||
thesnable
Neuling |
22:22
![]() |
#22
erstellt: 10. Jan 2018, ||||
ok danke. habe mal etwas rungedrueckt. keine aenderung. ichbhabe günstig das meinboard und die anderen platinen geschossen.. aus einem lcd defekt geraet. ich werde dann wohl zuerst das mainboard austauschen |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
22:30
![]() |
#23
erstellt: 10. Jan 2018, ||||
So ist es wahrscheinlich am Einfachsten. Viel Erfolg! |
|||||
thesnable
Neuling |
22:31
![]() |
#24
erstellt: 10. Jan 2018, ||||
gebe rückmeldung. danke |
|||||
Cobrachris
Neuling |
21:13
![]() |
#25
erstellt: 16. Jan 2018, ||||
im Moment hab ich auch irgendwie die A****karte , zweiten TV besorgt zum Zerlegen, festgestellt das andere Mainboard hat Problem mit dem Grafikprozessor. Erstmal bei beiden TV´s die Boards getauscht ob es wirklich an den Mainboards liegt. Dann fuhr der andere nicht richtig hoch (nur mit BootStick mal wieder) und der andere hat jetzt den Grafikfehler ![]() ![]() ![]() ich versuch jetzt mal das Board zu erwärmen bei dem es garnicht mehr läuft. Kann man den Grafikprozessor tauschen ? Oder es liegt bei beiden wirklich an den Lötstellen. Bei dem Board mit dem Grafikfehler ist mir aufgefallen, fehlen zwei Kühlkörper (Mainboard ist auch 1 Jahr älter als das andere). Siehe Fotos Board Nr 2. ![]() ![]() ![]() ![]() ![]() [Beitrag von Cobrachris am 16. Jan 2018, 21:13 bearbeitet] |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
20:26
![]() |
#26
erstellt: 17. Jan 2018, ||||
Hallo Cobrachris, hört sich ja echt nervig an ![]() Die beiden ICs ohne Kühlkörper (U28 und U29) sind jeweils 512Mb DDR2 SDRAM von Hynix (HY5PS121621C). Ich vermute, dass es jetzt nicht zu kritisch ist, wenn die keine Kühlkörper haben. Bei den meisten RAM-Riegeln für Laptops und Desktop-PCs kommt man ja auch ohne aus. Bezüglich Grafikprozessor-Tauschs hab ich das hier gefunden: ![]() Hört sich so an, als wäre es wohl schon möglich. Aber ich vermute mal das der PNX5100 in einem BGA-Gehäuse verbaut wurde. Ich selber würde davon abraten, es sei dann man ist echt erfahren mit dem Handlöten von BGAs. Was man öfters hört ist, dass Lötstellen bei BGAs schnell mal fehlerhaft sind. Daher ist das mit dem Erhitzen gar keine so schlechte Idee ![]() |
|||||
thesnable
Neuling |
00:07
![]() |
#27
erstellt: 21. Jan 2018, ||||
Rückmeldung: Tausch motherboard... ton liess sich nicht einstellen. Immer auf total laut!!!! Softwareupdate mit "vollen" files. alles laeuft wieder !! Danke an alle |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
15:51
![]() |
#28
erstellt: 21. Jan 2018, ||||
Freut mich, das zu hören! Ich hoffe, dass das Gerät noch lange hält ![]() |
|||||
Cobrachris
Neuling |
01:18
![]() |
#29
erstellt: 30. Jan 2018, ||||
so hab jetzt mal bei dem Gerät mit dem Bootproblem das Mainboard wieder ausgebaut und ordentlich mit einem Heißluftföhn erhitzt (wie weiter oben schon beschrieben wurde) und dann wieder eingebaut. Dann per Bootstick gestartet, Stick raus, zack er läuft wieder 1A , alles geht hoch runter fahren an die 20 mal getestet ![]() ![]() habe bei dem TV mit dem Grafikfehler die Methode auch mal ausprobiert, jedoch ohne Erfolg. Ich denke mal da muss noch mehr Hitze aufs Board drauf. Hatte aber leider kein LaserTemperaturmessgerät zur Hand. Werde es dann nochmal versuchen (will ja nicht das Board abfackeln) ^^ ![]() ![]() ![]() ![]() |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
12:57
![]() |
#30
erstellt: 02. Feb 2018, ||||

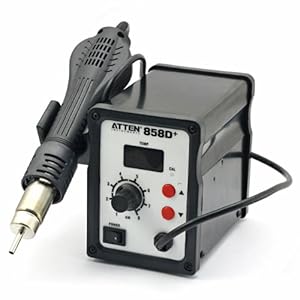

Ist ja echt klasse! Was so ein wenig heiße Luft nicht alles bewirkt ![]() Mit dem klassischen Heißluft-Fön ist es natürlich nicht immer so einfach mit dem gezielten Erhitzen. Vielleicht gibt es ja im Bekanntenkreis zufällig eine Heißluft-Lötstation. Da lässt sich die Temperatur einstellen und man muss nicht gleich darum Bangen, dass das Board hinüber ist ![]() ![]() |
|||||
Cobrachris
Neuling |
19:09
![]() |
#31
erstellt: 08. Feb 2018, ||||
killerhaehnchen
Schaut ab und zu mal vorbei |
18:00
![]() |
#32
erstellt: 07. Apr 2019, ||||
Habe in den vergangenen Wochen noch Einiges über dieses Fernseher-Modell gelernt. Ich krame diesen Thread mal wieder hervor, um meine Erkenntnisse zu teilen. Es ist für die Fehlersuche extrem wichtig, die Blink-Symptome genau zu unterscheiden:
Auf mein Gerät traf Variante 2 zu. Ursache war auf dem Vestel-Mainboard 17MB70-5P zu finden. Ein defekter P-Kanal-MOSFET (Q29, Typ FDC642P) des "Panel Supply Switch" konnte die Panel-Versorgungsspannung (PANEL_VCC) nicht mehr richtig mit den 12V (12V_VCC) verbinden. PANEL_VCC_ON/OFF ist HIGH (~3,3V), wenn PANEL_VCC aus sein soll; ansonsten ist es LOW (~0V). An PANEL_VCC waren bei mir kurzzeitig ~1,2V messbar, bevor die Schutzfunktion des Mainboards den Fernseher wieder in den Standby schaltet, da von einem Kurzschluss bei PANEL_VCC ausgegangen wird. PROTECT_PANEL lag nämlich die ganze Zeit bei 3,3V, da es von Q10 nicht auf LOW/0V gezogen werden kann, wenn PANEL_VCC nicht ausreichend ist. Der "kleine" Mikrocontroller (U10) schaltet den Fernseher daraufhin zum Schutz wieder in den Standby (d.h. das Signal STBY_ON/OFF_NOT ist HIGH/3,3V). Eine Widerstandsmessung zwischen Gate und Drain von Q29 zeigte Durchgang in beide Richtungen (~6 Ohm) an. Da ich den 6-beinigen FDC642P nicht zur Hand hatte, ersetzte ich ihn stattdessen durch den 3-beinigen Si2319CDS (SOT-23-Gehäuse). Die Bauteilparameter sind vergleichbar und die Anordnung der drei Pins passt auch einigermaßen auf das Footprint des 6-beinigen FDC642P. Lediglich den Drain-Pin musste man mit einem Stückchen Draht verlängern. Der Kostenfaktor eines solchen Transistors ist vernachlässigbar (<1€), es ist aber schon etwas Löt-Geschick und passende Löt-Werkzeuge für den Tausch des Q29 erforderlich. Nach dem erfolgreichen Tausch lief der Fernseher wieder korrekt. ![]() |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
19:24
![]() |
#33
erstellt: 07. Apr 2019, ||||
Und noch mehr Erkenntnisse/Hinweise: Falls jemand ein Ersatz-Mainboard aus einem anderen Fernseher-Modell eingebaut hat oder aus Versehen die falsche bzw. nicht zum Medion MD30566 passende Firmware auf das Mainboard geladen hat, so könnten einige interessante Bild-Phänomene auftreten (sofern die richtige Panel-Treiber-Datei verwendet wird). Das Bild ist möglicherweise auf dem Kopf und gespiegelt/seitenverkehrt. Alternativ oder zusätzlich sind die Farben komisch verzerrt und je nach dargestelltem Bild auch wie ein Regenbogen: ![]() ![]() Hier ist der Fernseher auf "Stützen" stehend und durch einen Spiegel betrachtet: ![]() ![]() ![]() Die Ursache hierfür liegt in der Firmware-Datei pnx51xx_default.pnsp. Es ist eine einfache Textdatei mit Einstellungen für den Videoprozessor (U16). Bei meiner Datei erschien mir die Zeile "/i2cset/SetSpecialDisplayMode 1" verdächtig. Nach Hinweis in einem ![]() Weitere Recherche ergab, dass einige Zeilen in der Datei dafür sorgten, dass das LVDS-Datenformat für die Übertragung der Bilddaten an das T-Con-Board LG 6870C-0358A (VER1.0, V6 32/42/47 FHD 120Hz) auf JEIDA statt VESA eingestellt war. Aus diesem Grund entstanden die komischen Farben. Nachfolgend ein Vergleich der Original-Datei pnx51xx_default.pnsp und der irrtümlich verwendeten Datei. Rechts: korrekte Einstellungen für Medion MD30566 mit 42" LG-Panel (LC420EUD-SDM1) Links: unpassende Einstellungen (Bild auf Kopf+gespiegelt/seitenverkehrt und LVDS-Datenformat JEIDA statt VESA) ![]() Nach einem Firmware-Update mit der korrekten pnx51xx_default.pnsp war das Problem mit den komischen Farben behoben. Ich habe das Firmware-Update aus ![]()
Ich hoffe, das hilft irgendjemandem. Viel Erfolg bei der Reparatur! [Beitrag von killerhaehnchen am 07. Apr 2019, 19:27 bearbeitet] |
|||||
El_Chrisly
Neuling |
13:16
![]() |
#34
erstellt: 30. Jun 2019, ||||
Hallo an alle. Ich habe dieses Thema schon länger verfolgt. Ich habe einen Medion MD 30850 55" TV. Da das Mainboard defekt war habe ich ein anderes Vestel 17MB70-5P gekauft. Dieses muss aber aus einem TV eines anderen Typs stammen. Es kann kein Bild angezeigt werden. Über die serielle Schnittstelle kann ich den Sartvorgang des Mainboards beobachten. Meine Frage ist ob mir jemand die gesamte Firmware mit den Hardware Definitionen für den MD30850 (bzw. Definition für das LTA550HJ12 Panel) zukommen lassen kann. Vielen Dank mal im Voraus und LG |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
21:34
![]() |
#35
erstellt: 01. Jul 2019, ||||
Hallo El_Chrisly, wie es der Zufall will, habe ich bei meiner damaligen Suche nach vollständigen Firmware-Updates viele Downloads in diversen Foren durchwühlt. Eines davon war ziemlich vollständig/umfangreich und enthält auch eine Datei mit dem Namen "55_SAMHJ12_169FHD__E_N_F1_V_NO_ST_V001_70.dat". Diese hat die gleiche Dateigröße und den gleichen Zeitstempel wie die bti_p.dat in dem Update. Klingt für mich nach Deinem 55"-Samsung-Panel (LTA550HJ12). Du könntest also Glück haben und die Dateien sind für Deinen MD 30850 TV gedacht. Den Download hab ich aus dem Beitrag von hochbanane aus dem Forumthread hier (File-Upload.net - FW.ZIP): ![]() Nur Aufpassen, dass Du den richtigen Download-Button auf der rechten Seite erwischst und nicht die dubiose Clickbait-Werbung auf der linken Seite. Edit: VORSICHT: Die Datei heißt FW.ZIP und ist 31,4MB groß! Erst beim zweiten Klick auf den rechten Download-Button (mit der Wolke) startet der richtige Download. Irgendwas mit xyz.exe etc. ist falsch (und bestimmt ein Virus oder Ähnliches)! Bin gespannt, ob das hilft. Ich drück die Daumen! Viel Erfolg und beste Grüße [Beitrag von killerhaehnchen am 01. Jul 2019, 21:41 bearbeitet] |
|||||
El_Chrisly
Neuling |
21:26
![]() |
#36
erstellt: 02. Jul 2019, ||||
Hallo killerhaehnchen, vielen Dank für die Rückmeldung und den Tipp. Habe das .dat File übernommen. Aber ich denke mir fehlt immer noch ein korrektes "toros_hwprofile.bin" file und ein "toros_swprofile.bin" file. Ich bekomme mehrere Fehlermeldungen im Bootlog: zb: ------PanelPowerUp Pnx51xx_SetTurnOnDisplay----- !!!!!!!!!!!!!!!!!!!reset_fpga!!!!!!!!!!!!!!!!!!!!!! FPGA I2C READ ERROR 1114113 FPGA I2C READ ERROR 1114113 FPGA I2C READ ERROR 1114113 Oder auch: ******** FAST_TURN_ON: !!Both audio & video pids are '0'!! ---> stored video pid : 0 ---> stored audio pid : 0 ---> stored audio level : 0 ---> stored network type : 0 ---> stored video source : 0 ---> stored audio source : 0 ---> stored frequency : 0 ---> stored symbol_rate : 0 ---> stored disable_fast_turn_on : 0 Kann das Problem an den toros files liegen oder ist möglicherweise die Hardware defekt? Danke im Voraus und LG |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
21:53
![]() |
#37
erstellt: 02. Jul 2019, ||||
Hallo, FPGA Read Error ist nicht so wild. Ist bestimmt gar nicht erst vorhanden auf dem Mainboard (bei mir auch so). Ich vermute mal, dass der Download oben die komplette Firmware für Deinen TV sein müsste. Aber garantieren kann ich Dir das natürlich auch nicht. Da ja eh unbekannte Software auf Deinem Ersatz-Mainboard ist, würde ich es einfach mal versuchen, das oben verlinkte Update komplett drüber zu bügeln. Verlieren kannst Du ja eigentlich nichts. Beste Grüße |
|||||
El_Chrisly
Neuling |
22:13
![]() |
#38
erstellt: 02. Jul 2019, ||||
Danke für die schnelle Antwort. Ich habe schon versucht den kompletten Inhalt zu schreiben. Erhalte aber immer wieder die gleichen Fehler. Auch wenn ich eine andere Firmware lade. Ist mit dem fpga der zusätzliche Grafikprozessor gemeint? Der ist am board vorhanden. Lg |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
19:03
![]() |
#39
erstellt: 03. Jul 2019, ||||
Hmm, echt schade. Der Grafikprozessor PNX5100 (U16) ist nicht der FPGA. Der FPGA (U106) wäre zusammen mit dem Hauptprozessor BCM3556 (U1) und ein paar anderen ICs unter dem großen, schwarzen Kühlkörper: ![]() Vielleicht kann man seitlich unter dem Kühlkörper einen Blick erhaschen und sehen, ob die Position unbestückt ist. Hast Du schon zur Sicherheit das Ersatz-Mainboard und das vorherige Mainboard auf äußerliche Unterschiede verglichen (nicht bestückte Bauteile etc.)? Die Mainboards heißen zwar alle 17MB70-5P, können aber eine leicht unterschiedliche Bestückung haben, je nachdem, für welches Fernseher-Modell sie gedacht sind. LG |
|||||
El_Chrisly
Neuling |
21:54
![]() |
#40
erstellt: 04. Jul 2019, ||||
Danke killerhaehnchen für die Hinweise und Tipps. Die Boards sind leider wirklich verschieden. Den Unterschied erkennt man leider erst wie du erwähnt hast, wenn man genau unter den Kühler schaut. Das Ersatzboard ist nicht mit dem FPGA bestückt. Das Originalboard leider schon. Ich vermute mal deswegen funktioniert es mit dieser Firmware nicht richtig. Danke und Lg |
|||||
killerhaehnchen
Schaut ab und zu mal vorbei |
19:14
![]() |
#41
erstellt: 07. Jul 2019, ||||
Gern geschehen. Ist natürlich schade drum, aber jetzt hat man zumindest eine Erklärung, warum es bei Deinem MD 30850 nicht klappt. Immerhin solltest Du das Board ganz gut wieder verkaufen können, ist ja recht begehrt. Falls am Originalboard nichts mehr zu retten ist, bleibt wohl nur die gezielte Suche nach einem Ersatz für genau Dein Modell. Trotzdem viel Erfolg! |
|||||
Vwsky
Neuling |
00:50
![]() |
#42
erstellt: 16. Jan 2022, ||||
Hallo, ich habe mich jetzt hier angemeldet, weil mich das Thema mit den defekten MB70 Boards auch betrifft. Ich weis der Beitrag ist schon älter, aber ich hoffe es kann mir jemand weiterhelfen. Ich habe zwei Telefunken TVs T46R970 und beide haben einen Fehler am Mainboard TV 1 Wenn man ihn einsteckt, dann blinkt vorne nur noch die rote Status LED. Der Rest ist tot, keine Reaktion auf die FB etc. TV2 Funktioniert soweit ganz normal nur die HDMI Eingänge sind alle tot. Es wird kein Gerät mehr erkannt was an den HDMI´s angeschlossen wird. Nun dachte ich mir als aller erstes mal die Firmware auf die Geräte neu aufzuspielen. Leider bekomme ich die Firmware nirgends. Auch nicht bei Vestel oder Telefunken. Da hab ich auch schon nachgefragt. Evtl. Hat ja hier jemand eine Firmware dafür und eine Anleitung wie ich die aufspielen muss. Hat evtl. jemand ein funktionierendes Mainboard für so einen TV. Oder weis war daran defekt ist? Vielen Dank schon mal für Eure Hilfe. |
|||||
Vwsky
Neuling |
16:12
![]() |
#43
erstellt: 27. Jan 2022, ||||
Hallo zusammen, Habe jetz das Mainboard von dem TV der nur blinkt mit in die Arbeit genommen und mal durch den Reflowofen gelassen. Mit der Hoffnung das evtl fehlerhafte Lötstellen unter BGAs wieder aufschmelzen und wieder eine Verbindung eingehen. Leider ohne Erfolg. Fehlerbild ist immer noch das gleiche. Niemand da der mir helfen kann? Vielen Dank. |
|||||
chrimol
Neuling |
12:40
![]() |
#45
erstellt: 19. Apr 2024, ||||
Hallo, hast du eve. noch einen Schaltplan, mein Audiosignal geht nicht. lg Christian |
|||||
|
|
