DER-KONDENSATOR!!!
Inventar

#4298 erstellt: 19. Dez 2008, 19:13

ne ne,war nen Überraschungspaket mit verschiedenen hochwertigen Sachen.

Ist eine RTO Rock 445

VIII
Ist häufiger hier

#4299 erstellt: 21. Dez 2008, 02:05

ne ne,war nen Überraschungspaket mit verschiedenen hochwertigen Sachen.
Ist eine RTO Rock 445

Gruß Chriss

DER-KONDENSATOR!!!
Inventar

#4300 erstellt: 22. Dez 2008, 22:02

Noch etwas kleines aus dem Überraschungspaket.

Wer schätzt mal die Leistung,wenn dies anhand des Bildes möglich ist?

[Beitrag von DER-KONDENSATOR!!! am 22. Dez 2008, 22:06 bearbeitet]

froschke
Inventar

#4301 erstellt: 22. Dez 2008, 23:00

das ist doch ne crunch power one? 2x75 watt an 2 ohm?

emi
Inventar

#4302 erstellt: 23. Dez 2008, 00:28

ca. 2x40 watt an 4 ohm bei 14,4V.
mit den bezeichnungen von den transistoren wäre es sicherlich noch einfacher.

allerdings ist das NT recht mager dimensioniert. auch kaum pufferung vorhanden.

SeppSpieler
Inventar

#4303 erstellt: 23. Dez 2008, 03:10

[IMG" target="_blank" class="" rel="nofollow">http://img367.imageshack.us/img367/3391/dsc00511sy5.th.jpg][URL=http://img367.i...1/dsc00511sy5.th.jpg[/img]

[url" target="_blank" class="" rel="nofollow">http://img367.imageshack.us/img367/5051/dsc00512xk9.th.jpg][URL=http://img367.i...1/dsc00512xk9.th.jpg[/url]

[url" target="_blank" class="" rel="nofollow">http://img367.imageshack.us/img367/9057/dsc00513qi5.th.jpg][URL=http://img367.i...7/dsc00513qi5.th.jpg[/url]

[url" target="_blank" class="" rel="nofollow">http://img367.imageshack.us/img367/5636/dsc00514ie8.th.jpg][URL=http://img367.i...6/dsc00514ie8.th.jpg[/url]

[url" target="_blank" class="" rel="nofollow">http://img367.imageshack.us/img367/1456/dsc00515hc8.th.jpg][URL=http://img367.i...6/dsc00515hc8.th.jpg[/url]

Ich hoffe man kann mir was über Aufbau und Teile sagen.

mfg

DER-KONDENSATOR!!!
Inventar

#4304 erstellt: 23. Dez 2008, 10:55

emi schrieb:

ca. 2x40 watt an 4 ohm bei 14,4V.
mit den bezeichnungen von den transistoren wäre es sicherlich noch einfacher.

allerdings ist das NT recht mager dimensioniert. auch kaum pufferung vorhanden.

Hab die leider schon wieder zugeschraubt.
Die Leistung dürfte schon in etwa passen vieleicht noch weniger.
Das interessante ist das vorne 1 Ohm stabil drauf seht.
Ich denke aber nicht das dann wesentlich mehr Leistung rauskommt als an 2 Ohm oder?

Ist ne Crunch Power One X275 aber schon ne billige.
Vieleicht schraube ich die Endstufe noch mal auf wegen der Bezeichung.

emi
Inventar

#4305 erstellt: 23. Dez 2008, 12:56

@ SeppSpieler:

Aufbau sieht gut aus. Sehr sauber und durchdacht. Auch die
dicken Drahtbrücken machen einen guten Eindruck.
Die Pufferung ist gut. Primär lässt sich nicht erkennen. Sekundär mit 13200µF ist auch ordentlich !
Sekundärpufferung ist vom Typ her Identisch mit den alten
Audiobank F43 Stufen.

Wie die Qualität ist weiss ich nicht. Sieht auf jeden fall
sehr hochwertig verarbeitet aus.

@ Kondensator:

Könnte auch weniger sein. Wieviel es am ende ist kann man
schwer sagen. Auch wie sie sich im niederohmigen Bereich verhält lässt sich ganz schwer beurteilen.

[Beitrag von emi am 23. Dez 2008, 12:57 bearbeitet]

DER-KONDENSATOR!!!
Inventar

#4306 erstellt: 23. Dez 2008, 13:12

hab jetzt mal reingekuckt,
das steht drauf
1x K D998 0 8A
1x K B778 0 8A

dann
1x C2579 02C
1x C2578 02N
und
1x IRFZ34
1x IR733F 35 50

SeppSpieler
Inventar

#4307 erstellt: 23. Dez 2008, 15:50

Klanglich ist die Stufe ein Sahnestück, (mein Liebling vor der Steg), Ist eine Focal Power 4.75.

mfg Danke für die Bewertung.

Eheprojekt
Ist häufiger hier

#4308 erstellt: 23. Dez 2008, 16:57

So dann auch mal meine zwei.

JL-Audio 300/4 und 500/1

Das eine ist leider nicht so gut.

BIG_G
Inventar

#4309 erstellt: 23. Dez 2008, 17:46

hm, der sinn des threads besteht glaub ich darin, auch bilder des innenlebens von vorallem noch unbekannten stufen zu posten?

emi
Inventar

#4310 erstellt: 23. Dez 2008, 18:19

DER-KONDENSATOR!!! schrieb:

hab jetzt mal reingekuckt,
das steht drauf
1x K D998 0 8A
1x K B778 0 8A

dann
1x C2579 02C
1x C2578 02N
und
1x IRFZ34
1x IR733F 35 50

kann ich dir leider nicht weiterhelfen. der
K B778 0 8A könnte der 2SB788 sein. weiss aber nicht ob
das stimmt. und bei alldatasheet.com bekomm ich das pdf grad nicht geöffnet. vielleicht kann jemand mit mehr erfahrung was zu den angaben sagen. meist gibts dazu
nämlich nur noch vergleichsmodelle.

gisewhcs
Stammgast

#4311 erstellt: 23. Dez 2008, 18:34

Das sind beides keine 2S-Typen, keine Ahnung nach welchem Schema die benannt wurden.
(Steht auch extra bei BG-Electronics dran, der 2SD998 ist wohl irgend so ein Kleinsignal-T.)
Aber wenn man nach nem KTD998 sucht wird man fündig!
Auf der ersten Seite vom Datenblatt steht dann direkt folgendes:

FEATURES
- Recommended for 45-50W Audio Frequency Amplifier Output Stage.
- Complementary to KTB778.

Max_von_der_Lippe
Ist häufiger hier

#4312 erstellt: 23. Dez 2008, 23:30

Jetzt ich: Zwei Hifonics aus der Zeit, als Hifonics noch gut war - sprich: noch in Amerika gefertigt hat. Aus der VIII-Serie die Titan (gebrückt an 2 Ohm für die Subs[zwei Kicker S10]) und die Vulcan für das Frontsystem (Hertz). Der "Einbau" ist mir ja fast ein bißchen peinlich - aber lang lebe das Provisorium!

Frohes Fest allerseits!

[Beitrag von Max_von_der_Lippe am 23. Dez 2008, 23:31 bearbeitet]

emi
Inventar

#4313 erstellt: 24. Dez 2008, 04:45

gisewhcs schrieb:

FEATURES
- Recommended for 45-50W Audio Frequency Amplifier Output Stage.
- Complementary to KTB778.

so ist es! dann scheint meine einschätzung mit den 40watt ja ganz gut hinzukommen.

habe auch nach D998 gesucht, allerdings nichts passendes gefunden. vielleicht auch nicht intensiv genug

DER-KONDENSATOR!!!
Inventar

#4314 erstellt: 24. Dez 2008, 10:23

okay danke dann weiß ich bescheid.

@max von der Lippe.

sind doch gute Endstufen,muß dir nicht peinlich sein.
Die Leute die bisl Ahnung haben wissen ja was gut ist.
Hab selber 2 alte Endstufen gestern eingebaut.

Eine Precision Power 4200AM von 91-92
und eine alte weiße Autotek von 96
dazu eine alte Lanzar Opti Weiche aus Zeiten von ZED Audio
Sieht sehr einfach und oldscool aus,na und!!!
Hauptsache das klingt.

Hab die Power LED´s alle gegen pinke bzw blaue getauscht dann bin ich optisch auch up to date,haha.

Frohe Weihnachten

[Beitrag von DER-KONDENSATOR!!! am 24. Dez 2008, 10:24 bearbeitet]

Harrycane
Inventar

#4315 erstellt: 24. Dez 2008, 10:32

Max_von_der_Lippe schrieb:

Frohes Fest allerseits!

Tolle Stufen (was man so hört...) und in super Zustand, nur die Verkabelung vom und zum Cap sieht ein bisschen lang aus.

Und zu alten "Endstufen", mir gehts genauso. Meine FS Amps gehören auch zum alten Eisen

und wenn ich mir noch ne Alpine 3544 fürn Sub hol sind meine Amps alle zusammen bald doppelt so alt wie ich

[Beitrag von Harrycane am 24. Dez 2008, 10:34 bearbeitet]

emi
Inventar

#4316 erstellt: 24. Dez 2008, 14:19

noch ein lipper. wie nett

DER-KONDENSATOR!!!
Inventar

#4317 erstellt: 06. Jan 2009, 19:06

Damit dieser schöne Tread nicht unter geht mal bisl was neues.
Kann sein die Endstufen schon drin waren weiß ich nicht...egal

Endstufe 1

und Endstüfchen 2

DYNABLASTER
Inventar

#4318 erstellt: 06. Jan 2009, 20:51

[Beitrag von DYNABLASTER am 06. Jan 2009, 20:55 bearbeitet]

gisewhcs
Stammgast

#4319 erstellt: 06. Jan 2009, 20:54

Also die erste wird wohl ne Carpower HPB604 sein...
Die Zweite? Keine Ahnung!

Aber ich glaub ich werd auch mal ein paar Fotos von meinen Stufen wieder hier reinpacken, der Threat gerät ja echt in Vergessenheit!

DER-KONDENSATOR!!!
Inventar

#4320 erstellt: 06. Jan 2009, 20:55

Ja richtig Carpower 604.
Und was schätze bei der zweiten?Die sieht der Carpower bisl ähnlich wie ich finde.

gisewhcs
Stammgast

#4321 erstellt: 06. Jan 2009, 20:57

DYNABLASTER: Rodek 650i, ZED-Audio Stufe! Definitiv!

edit: steht ja am letzten Bild sogar dran!

[Beitrag von gisewhcs am 06. Jan 2009, 20:57 bearbeitet]

gisewhcs
Stammgast

#4322 erstellt: 06. Jan 2009, 21:00

DER-KONDENSATOR!!! schrieb:

Ja richtig Carpower 604.
Und was schätze bei der zweiten?Die sieht der Carpower bisl ähnlich wie ich finde.

Könnte, wenn der rote Kühlkörper nicht wäre, auch ne SinusLive sein, die hatten meine ich auch bei den älteren dieses blau-schwarz auf dem PCB!

Alpine*Alex
Stammgast

#4323 erstellt: 06. Jan 2009, 21:01

Crunch Groundpounder 1500.2

ich habe damals nie was von Crunch gehalten, da das in meinen augen immer so mediamüll war ?!

naja, aber diese Endstufe will ich jetzt einfach mal testen an meinem FS ...

naja, bin noch im Umbauen von der Elektrik ...

gruß
alex

[Beitrag von Alpine*Alex am 06. Jan 2009, 21:04 bearbeitet]

DER-KONDENSATOR!!!
Inventar

#4324 erstellt: 06. Jan 2009, 21:03

Damals war Crunch alles andere als Media Markt Müll.

gisewhcs
Stammgast

#4325 erstellt: 06. Jan 2009, 21:04

Also die GP sollen am Sub auf jedem Fall sehr brauchbar sein!

Was die am FS machen???

@ DER_KONDENSATOR: ja... damals... der der noch ein paar CR hier hat!!!

[Beitrag von gisewhcs am 06. Jan 2009, 21:05 bearbeitet]

Alpine*Alex
Stammgast

#4326 erstellt: 06. Jan 2009, 22:01

DER-KONDENSATOR!!! schrieb:

Damals war Crunch alles andere als Media Markt Müll. :)

damals war der sprit noch günstig
damals gabs die gute alte DM
damals warens 16%mwst und nicht 19%mwst

damals war fast alles besser, außer die Technik?!

aber wenn die endstufe mit 279,- gehandelt wird, dann erhoff ich mir schon so einiges. Zumindestens für die Doppelkickbässe

gruß
alex

Korntwingo666
Stammgast

#4327 erstellt: 06. Jan 2009, 22:05

ich hatte mal die GP1500.1 soo begeistert war ich davon nich am sub . 2 kanal an front kenn ich aber noch nich . meine had zumindest 2 weeks gehalten dann eingeschickt und dann nach 3 weeks hads puff gemacht

-Flow-
Inventar

#4328 erstellt: 07. Jan 2009, 02:10

Zwei Kumpels von mir haben auch insgesamt 3 Crunch-Stufen, alle schon mindestens einmal eingeschickt

DER-KONDENSATOR!!!
Inventar

#4329 erstellt: 07. Jan 2009, 10:35

Alpine*Alex schrieb:

DER-KONDENSATOR!!! schrieb:

Damals war Crunch alles andere als Media Markt Müll. :)

Für 280 euro würde ich mir was gutes gebrauchtes kaufen nicht sowas,Crunch taugt nix für den Preis.
Die Technik war vor über 10 Jahren oder mehr genauso gut.

Wenn Crunch,dann von ZED-Audio.

DER-KONDENSATOR!!!
Inventar

#4330 erstellt: 07. Jan 2009, 10:48

gisewhcs schrieb:

DER-KONDENSATOR!!! schrieb:

Ja richtig Carpower 604.
Und was schätze bei der zweiten?Die sieht der Carpower bisl ähnlich wie ich finde.

Könnte, wenn der rote Kühlkörper nicht wäre, auch ne SinusLive sein, die hatten meine ich auch bei den älteren dieses blau-schwarz auf dem PCB!

Ich löse auf:

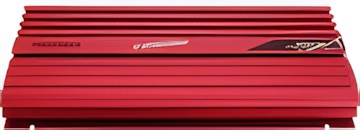

Jackson Fireforce 1500

http://bilder.guenstiger.de/prodfoto/fireforce1500.jpg

Dafür das es sich um absoluten Billigschrott handeln soll bin ich doch angenehm überrascht.
Ich hatte die Carpower und die Jackson beide nebeneinander liegen.
Ich vermute mal es handelt sich wieder um umgelabelten Kram irgenteiner Marke.
Wie bei Jackson G5 baugleich Velocity VR250.

[Beitrag von DER-KONDENSATOR!!! am 07. Jan 2009, 10:49 bearbeitet]

Harrycane
Inventar

#4331 erstellt: 07. Jan 2009, 11:44

ich hab im keller auch noch ne jackson Inspiration (sehr günstig bei Ebay gekauft) und kann auch nichts wirklich schlechtes berichten. Gute Leistung, ordentliche Kontrolle (soweit ich das beurteilen kann) und wenig rauschen.

Die Jackson PA Endstufen sollen ja sogar sehr gut sein.

Alpine*Alex
Stammgast

#4332 erstellt: 07. Jan 2009, 12:06

DER-KONDENSATOR!!! schrieb:

Alpine*Alex schrieb:

DER-KONDENSATOR!!! schrieb:

Damals war Crunch alles andere als Media Markt Müll. :)

Für 280 euro würde ich mir was gutes gebrauchtes kaufen nicht sowas,Crunch taugt nix für den Preis.
Die Technik war vor über 10 Jahren oder mehr genauso gut.

Wenn Crunch,dann von ZED-Audio. 8)

denkst du im ernst, dass ich diese Endstufe für den Preis gekauft habe?
davor hätte ich mir wieder eine US Amps oder eine Alpine V12 geholt.
ich habe sie deutlich günstiger bekommen.

gruß
alex

DER-KONDENSATOR!!!
Inventar

#4333 erstellt: 07. Jan 2009, 12:09

Nö das nicht.
Aber du sagtest das du von der Endstufe etwas erwartest da sie ja 279 euro kostet.
Deswegen sage ich ja "die Crunch taugt nix FÜR DEN PREIS".

froschke
Inventar

#4334 erstellt: 07. Jan 2009, 13:29

Alpine*Alex schrieb:

die stufe kostet regulär 279,-

hab sie für knapp die hälfte bekommen

dafür hätte ich mir was schönes oldschooliges gekauft ... meine NEUE Lanzar Opti 2100 hat mich vor einem Jahr mit Garantie vom Händler ähnlich viel gekostet

Grüße Falk, Old-School-Amp-Fetischist

Alpine*Alex
Stammgast

#4335 erstellt: 07. Jan 2009, 14:05

hehe, ja, das nächste mal soundstream oder Lanzar

wie schon gesagt, der Preis hat bei der Crunch gestimmt und einfach ma testen, wennse mir verreckt geh ich halt wieder zu dem Händler ...

gruß
alex

DER-KONDENSATOR!!!
Inventar

#4336 erstellt: 07. Jan 2009, 16:40

froschke
Inventar

#4337 erstellt: 07. Jan 2009, 17:05

HiFo Cupid mit kräftigen 2x22 Watt?

Alpine*Alex
Stammgast

#4338 erstellt: 07. Jan 2009, 17:16

froschke schrieb:

HiFo Cupid mit kräftigen 2x22 Watt? :D

das muss heißen

2x22w @ 4Ohm oder 2x44w @ 2Ohm

gruß
alex

Tonhahn
Inventar

#4339 erstellt: 07. Jan 2009, 18:21

hey hey hey.. solangs gescheite 22watt sind, ist das auch nicht gerade wenig.. en nettes Fs kann damit wuderbar betreiben

(natürlich aber keine pegelorgien veranstalten)

froschke
Inventar

#4340 erstellt: 07. Jan 2009, 18:35

was mich schon immermal interessiert hat: wieviel leistung kommt an den lautsprechern an und wieviel geht ggf. an der passiven weiche verloren?

falls ich mir mal einen minikleinwagen kaufen sollte habe ich noch eine ADS mit 4x20 @ 4 Ohm (

) für den vollaktivbetrieb zu hause ...

VIII
Ist häufiger hier

#4341 erstellt: 07. Jan 2009, 18:56

Die Cupid sollte real wohl ca. 40Watt an 4 Ohm raushauen.

Das ist für ein FS nicht übel.

Gruß Chriss

Famous
Stammgast

#4342 erstellt: 07. Jan 2009, 19:12

Vor allem (wenn mich nicht alles täuscht) von 11,5-16V stabil

Bennomat
Hat sich gelöscht

#4343 erstellt: 07. Jan 2009, 19:43

froschke schrieb:

) für den vollaktivbetrieb zu hause ...

amperemeter besorgen und mal laufen lassen. ist "erschreckend" wenig, aber erschreckend viele wollen das nicht wahr haben. einfach selber mal ein objektives bild machen

DER-KONDENSATOR!!!
Inventar

#4344 erstellt: 07. Jan 2009, 22:51

VIII schrieb:

Die Cupid sollte real wohl ca. 40Watt an 4 Ohm raushauen.

Das ist für ein FS nicht übel.

Gruß Chriss

jupp 2x36 watt an 13,8V und 114 watt Brücke.
Für nen kleines FS völlig aureichend und die Endstufe klingt sogar ganz gut,besser als so mancher amp der als klangliche Einsteigerendstufe hochgelobt wird.

froschke
Inventar

#4345 erstellt: 08. Jan 2009, 11:42

Bennomat schrieb:

Amperemeter besorgen und mal laufen lassen ...

hä? habe in elektronik / physik immer tief und fest geschlafen

kannst du nicht einfach sagen wieviel prozent geschluckt werden? 20? 40? 60?

Onkel_Alex
Inventar

#4346 erstellt: 08. Jan 2009, 12:13

im idealfall sollte garnichts verloren gehn.
aber da es keine idealen bauteile gibt...
wieviel es tatsächlich ist, muss man ausreichnen, da jede weiche anders aufgebaut ist!
denke aber schon, dass es bei einer normalen 2-wege weiche, ohne impedanzanpassung, gut unter 10% ist.

emi
Inventar

#4347 erstellt: 08. Jan 2009, 12:16

kondensator hat minimalste verluste. hat ja auch nur blindwiderstände.

spule kann man ja errechnen. lässt man die induktivität außer acht, ist es ja nur der drahtwiderstand über die länge der wiklung.

Onkel_Alex
Inventar

#4348 erstellt: 08. Jan 2009, 15:03

kondensator...minimal? kommt auf den kondensator an -> ESR!

selbes spiel bei den spulen.

es kommt bei beiden nur auf den ohmschen anteil an.
